Magnesy neodymowe prostopadłościenne z otworem
Oferujemy również magnesy z otworem na śrubę wpuszczaną. Zalecamy zakup magnesów z otworem, ponieważ nie zaleca się wiercenia w magnesach, ponieważ są one delikatne i istnieje duże prawdopodobieństwo, że pękną.
Sortowanie produktów
Marki
Lista produktów
Kontrolki listy
1Sprawdź, kiedy kwadr wygrywa z walcem
Kwadry z otworem i walce z otworem mocuje się tak samo, czyli śrubą z łbem stożkowym wpuszczonym w magnes. Różnica jest w kształcie podstawy i to ona decyduje o wyborze.
- Kwadr ma proste krawędzie, więc równo licuje z listwą, ramą albo kantem klapy i łatwo go wyrównać do krawędzi.
- Kwadr podłużny rozkłada siłę wzdłuż jednej osi, dzięki czemu skrzydło mniej się obraca wokół pojedynczej śruby.
- Walec jest mniej widoczny i lepiej wpasowuje się w okrągłe gniazdo wywiercone zwykłym wiertłem.
2Wybierz wymiar podstawy
W ofercie mamy pięć wymiarów. Wszystkie mają tę samą wysokość 4 mm, więc różnią się wyłącznie polem powierzchni styku i proporcją boków.
| Wymiar | Charakter mocowania |
|---|---|

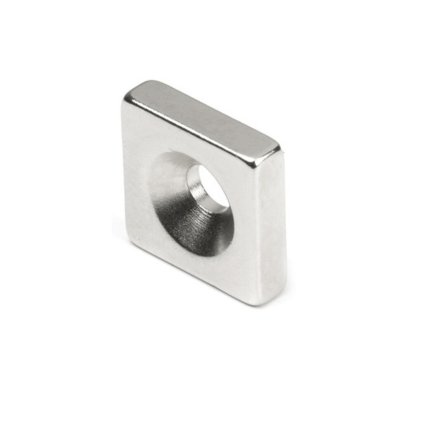

| 15 x 15 x 4 mm | najmniejszy, mocowanie punktowe w wąskich miejscach |

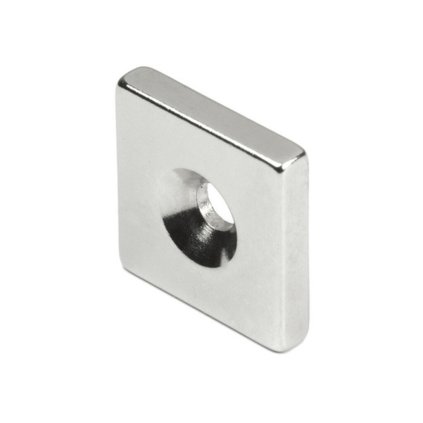

| 20 x 20 x 4 mm | uniwersalny kwadrat do drzwiczek i klap |

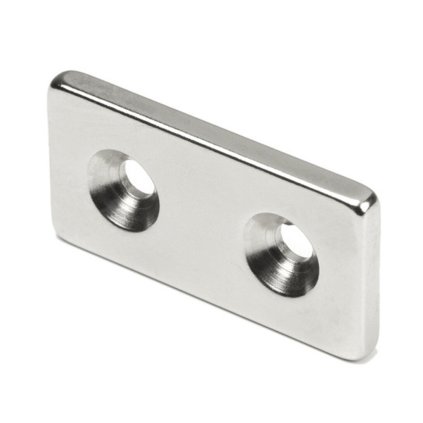

| 40 x 20 x 4 mm | podłużny, na listwy i krawędzie skrzydeł |

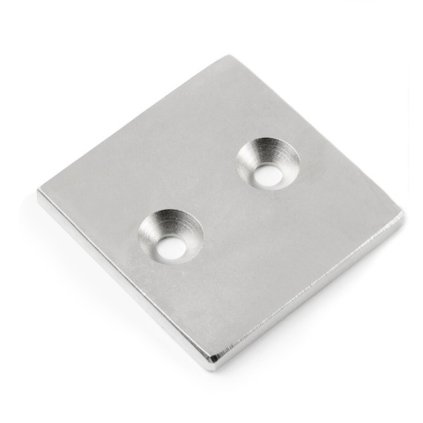

| 40 x 40 x 4 mm | największa powierzchnia styku w kategorii |
| 60 x 20 x 4 mm | najdłuższy, rozkłada siłę wzdłuż całej krawędzi |
Przy elementach, które mogą się obracać, wybieraj wersję podłużną albo zastosuj dwa mniejsze magnesy rozmieszczone na końcach. Jedna śruba stanowi jedną oś obrotu, dwa punkty ustalają położenie na stałe.
3Użyj śruby z łbem stożkowym
Otwór jest wykonany fabrycznie jako stożkowy, pod śrubę z łbem wpuszczanym. Dzięki temu łeb chowa się w magnesie i czoło przylega do stali całą powierzchnią, bez szczeliny powietrznej.
- Śruba z łbem cylindrycznym albo podkładka nie osiądą w gnieździe i będą wystawać, co wyraźnie obniża siłę trzymania.
- Po dokręceniu sprawdź palcem, czy łeb nie wystaje nad powierzchnię magnesu.
- Dokręcaj ręcznie i delikatnie, bez pełnego momentu, materiał jest kruchy.
- Podłoże pod magnesem musi być płaskie, przy nierówności magnes pęka podczas dokręcania.
4Pamiętaj o jednolitym materiale i temperaturze
Wszystkie warianty w tej kategorii wykonano z materiału VMM4-N35 i pracują do 80 °C. Nie musisz więc porównywać klas ani odporności temperaturowej, decyzję podejmujesz wyłącznie na podstawie wymiaru.
Jeżeli mocowanie ma pracować w wyższej temperaturze, w tej kategorii nie znajdziesz odpowiedniego wariantu. Napisz do nas, sprawdzimy możliwość przygotowania wykonania wysokotemperaturowego.
5Nie wierć w magnesie samodzielnie
Spiekany materiał NdFeB jest twardy i kruchy. Przy wierceniu z dużym prawdopodobieństwem pęknie, ciepło powstające przy obróbce trwale obniża siłę magnetyczną, a uszkodzona powłoka otwiera drogę korozji. Właśnie dlatego oferujemy gotowe wykonania z otworem, w których gniazdo jest wykonane fabrycznie, a powłoka pozostaje nienaruszona.
Wskazówka: Przy montażu na krawędzi klapy albo drzwiczek wybierz wersję podłużną, na przykład 60 x 20 x 4 mm, i ustaw ją dłuższym bokiem równolegle do krawędzi. Magnes wtedy lepiej znosi ciągnięcie wzdłuż powierzchni, które w praktyce psuje mocowanie częściej niż odrywanie prostopadłe.
6Obchodź się z magnesami bezpiecznie
Najsłabszym miejscem jest cienka ścianka wokół stożkowego gniazda, zwłaszcza przy większych wymiarach 40 x 40 mm i 60 x 20 mm. Magnes pęka przy zbyt mocnym dokręcaniu, przy uderzeniu i przy gwałtownym przyskoczeniu do stali. Podczas montażu przybliżaj magnes do podłoża powoli i nie pozwól mu uderzyć krawędzią. Magnesy trzymaj poza zasięgiem dzieci, z dala od elektroniki, kart płatniczych i rozruszników serca.
Powiązane kategorie do kategorii Magnesy neodymowe prostopadłościenne z otworem
- Walce z otworem na śrubę
- Zestawy mocowań magnetycznych
- Protikus do magnesu z otworem na śrubę
- Zestawy mocujące
- Magnesy neodymowe kwadry
- Magnesy neodymowe walce
- Magnesy neodymowe pierścienie
- Magnesy samoprzylepne
- Magnesy neodymowe nietypowe
- Wszystkie magnesy neodymowe
- Uchwyty magnetyczne
- Soczewki z otworem na śrubę
- Soczewki płaskie z gwintem
- Magnesy do drzwi
- Magnesy do szafy
- Drzwiczki magnetyczne
- Magnesy pod płytki
- Zapięcia magnetyczne
Najczęstsze pytania o kwadry z otworem na śrubę
Sposób mocowania jest taki sam, czyli śruba z łbem stożkowym wpuszczona w magnes. Różni je kształt podstawy. Kwadr ma proste krawędzie, więc równo licuje z listwą, ramą albo kantem klapy i łatwiej go wyrównać. Wersje podłużne, na przykład 60 x 20 mm, rozkładają siłę wzdłuż jednej osi i lepiej zabezpieczają przed obróceniem. Walec jest za to mniej widoczny i pasuje do okrągłego gniazda wywierconego zwykłym wiertłem.
Pięć wariantów: 15 x 15 x 4 mm, 20 x 20 x 4 mm, 40 x 20 x 4 mm, 40 x 40 x 4 mm oraz 60 x 20 x 4 mm. Wszystkie mają tę samą wysokość 4 mm, więc różnią się wyłącznie polem powierzchni styku i proporcją boków. Największą powierzchnię ma wariant 40 x 40 mm, najdłuższy jest 60 x 20 mm.
Wyłącznie śruby z łbem stożkowym, czyli wpuszczanym, ponieważ gniazdo w magnesie jest wykonane właśnie pod taki łeb. Łeb cylindryczny albo podkładka nie osiądą w gnieździe, będą wystawać nad czoło magnesu i utworzą szczelinę powietrzną, która wyraźnie obniża siłę trzymania. Po dokręceniu zawsze sprawdź, czy łeb nie wystaje nad powierzchnię.
Wszystkie warianty wykonano z materiału VMM4-N35 i mają maksymalną temperaturę pracy 80 °C. Cała kategoria jest więc jednolita materiałowo, a wybór sprowadza się do wymiaru. Po przekroczeniu 80 °C magnes nieodwracalnie traci część siły, a schłodzenie już jej nie przywróci.
Nie zalecamy tego. Spiekany materiał NdFeB jest twardy i kruchy, więc przy wierceniu z dużym prawdopodobieństwem pęknie, a ciepło powstające przy obróbce trwale obniża siłę magnetyczną. Uszkodzona powłoka dodatkowo otwiera drogę korozji. Dlatego oferujemy gotowe wykonania z fabrycznie przygotowanym gniazdem.
Pojedyncza śruba zawsze tworzy jedną oś obrotu. Rozwiązania są dwa: wybrać wariant podłużny, na przykład 40 x 20 mm albo 60 x 20 mm, ustawiony dłuższym bokiem wzdłuż krawędzi, albo użyć dwóch mniejszych magnesów rozmieszczonych na końcach elementu. Dwa punkty mocowania ustalają położenie na stałe i lepiej znoszą obciążenie boczne.
Kwadry z otworem to prostokątny odpowiednik walców z otworem: przykręcasz je bezpośrednio śrubą z łbem stożkowym, bez klejenia i bez frezowania gniazda. W ofercie mamy pięć wymiarów od 15 x 15 mm do 60 x 20 mm, wszystkie o wysokości 4 mm, z materiału VMM4-N35 i o maksymalnej temperaturze pracy 80 °C. Proste krawędzie ułatwiają wyrównanie do listwy albo kantu, a wersje podłużne lepiej zabezpieczają skrzydło przed obróceniem wokół pojedynczej śruby.
