Magnesy neodymowe cylindryczne
Cylindryczne magnesy neodymowe z magnesowaniem wzdłuż osi równoległych idealnie nadają się do zastosowań wymagających dużej siły trzymania na całej długości cylindra. Osiowy kierunek magnesowania koncentruje pole magnetyczne na przednich powierzchniach cylindra, zapewniając silną przyczepność do podłoży metalowych przy minimalnej powłoce i doskonałej stabilności.
Sortowanie produktów
Marki
Zakres odporności cieplnej
Zakres siły oderwania (kg)
Zakres średnicy A (mm)
Zakres wysokości B (mm)
Lista produktów
1Zapamiętaj, że walec trzyma powierzchnią czołową
Walce w tej kategorii są namagnesowane osiowo, czyli wzdłuż osi. Bieguny znajdują się na obu okrągłych powierzchniach czołowych, a pole jest skupione właśnie tam. Magnes osiąga deklarowaną siłę dociśnięty czołem do stali, natomiast położony na boku będzie trzymał wyraźnie słabiej.
Dla mocowania oznacza to prostą zasadę: walec wklejasz albo wpuszczasz tak, aby jedna z powierzchni czołowych była skierowana do przyciąganego elementu.
2Dobierz średnicę A i wysokość B
Walce opisujemy dwoma wymiarami: średnica A i wysokość B. W ofercie mamy średnice od 1,2 mm do 100 mm i wysokości od 0,6 mm do 35 mm, każdy z tych parametrów można filtrować osobno.
- Średnica A decyduje o wielkości styku ze stalą, a więc głównie o samej sile trzymania.
- Wysokość B decyduje o zasięgu pola. Cienki krążek o wysokości poniżej 1 mm traci siłę już przy warstwie lakieru albo folii, wyższy walec poradzi sobie z niewielką szczeliną.
- Do wklejania pod fornir, w wizytówki i tabliczki wybieraj niskie krążki, na przykład od 0,6 do 2 mm.
- Do mocowania przez przegrodę albo do trzymania cieńszej blachy wybieraj wysokość zbliżoną do połowy średnicy.
3Wybieraj siłę odrywania z rezerwą
Deklarowana siła obowiązuje przy bezpośrednim kontakcie czoła walca z płaską, czystą i dostatecznie grubą płytą stalową. W praktyce obniża ją szczelina powietrzna, lakier, cienka blacha, rdza oraz obciążenie boczne zamiast prostopadłego ciągu. Wybieraj więc magnes o sile 2 do 3 razy wyższej niż utrzymywana masa.
Pamiętaj też, że walec o małej średnicy łatwiej obraca się w mocowaniu niż kwadr. Jeżeli element ma być zabezpieczony przed obróceniem, użyj dwóch walców zamiast jednego.
4Sprawdź maksymalną temperaturę pracy
Zdecydowana większość walców to wykonanie do 80 °C, które wystarcza do wnętrz, domu i warsztatu. Do cieplejszych zastosowań mamy warianty o wyższej odporności, łącznie z pojedynczymi wykonaniami powyżej 200 °C. Po przekroczeniu maksymalnej temperatury pracy magnes nieodwracalnie traci część siły i schłodzenie już jej nie przywróci.
| Zakres | Typowe zastosowanie |
|---|---|
| 41 do 80 °C | wnętrza, dom, warsztat, zwykłe trzymanie |
| 81 do 120 °C | cieplejsze zakłady, budowa maszyn |
| 121 do 150 °C | silniki, przyrządy, zastosowania przemysłowe |
| 151 do 200 °C | otoczenie wymagające termicznie |
| 201 do 350 °C | wykonania specjalne, pojedyncze warianty w ofercie |
Maksymalną temperaturę pracy podajemy przy każdym produkcie bezpośrednio w nazwie, na przykład 80 °C albo 180 °C.
5Zaplanuj sposób mocowania
Okrągły kształt to główna zaleta walca przy montażu: gniazdo wywiercisz zwykłym wiertłem, bez frezowania. Otworu na śrubę nie da się dowiercić dodatkowo, materiał jest spiekany i kruchy.
- Wklejanie w drewno lub tworzywo: wywierć otwór o około 0,2 mm większy niż średnica magnesu i użyj kleju dwuskładnikowego.
- Mocowanie na śrubę: wybierz walec z otworem albo pierścień.
- Bez klejenia: wybierz wykonanie samoprzylepne.
- Walec wklejaj lekko poniżej powierzchni, wystająca krawędź najczęściej ulega uszkodzeniu.
6Obchodź się z walcami bezpiecznie
Małe walce łatwo się gubią i sklejają w stosy, z których trudno je rozdzielić. Rozsuwaj je przesunięciem w bok, nie ciągiem prostopadłym. Większe średnice przekładaj podkładkami dystansowymi, materiał jest kruchy i przy przyskoczeniu odpryskuje na krawędzi. Magnesy trzymaj poza zasięgiem dzieci, z dala od elektroniki, kart płatniczych i rozruszników serca.
Wskazówka: Drobne walce o średnicy poniżej 5 mm są szczególnie ryzykowne w domach z małymi dziećmi, ponieważ łatwo je połknąć. Do zabawek, prac szkolnych i majsterkowania z dziećmi wybieraj większe średnice albo magnesy zamknięte w obudowie.
Powiązane kategorie do kategorii Magnesy neodymowe cylindryczne
- Według średnicy A
- Według wysokości B
- Według siły odrywania
- Według odporności na temperaturę
- Siła odrywania do 0,3 kg
- Siła odrywania 0,3 do 1 kg
- Siła odrywania 1 do 2 kg
- Siła odrywania 2 do 5 kg
- Siła odrywania 5 do 15 kg
- Siła odrywania 15 do 50 kg
- Siła odrywania 50+ kg
- Odporność temperaturowa 41 do 80 °C
- Odporność temperaturowa 81 do 120 °C
- Odporność temperaturowa 121 do 150 °C
- Odporność temperaturowa 151 do 200 °C
- Odporność temperaturowa 201 do 350 °C
- Średnica A 5 do 10 mm
- Średnica A 10 do 15 mm
- Wysokość B do 5 mm
- Wysokość B 5 do 10 mm
Najczęstsze pytania o magnesy neodymowe cylindryczne
Walce w tej kategorii są namagnesowane osiowo, więc bieguny znajdują się na obu okrągłych powierzchniach czołowych. Magnes trzyma właśnie czołem i tylko w takim ustawieniu osiąga deklarowaną siłę odrywania. Przyłożony bokiem, czyli pobocznicą, będzie trzymał wyraźnie słabiej.

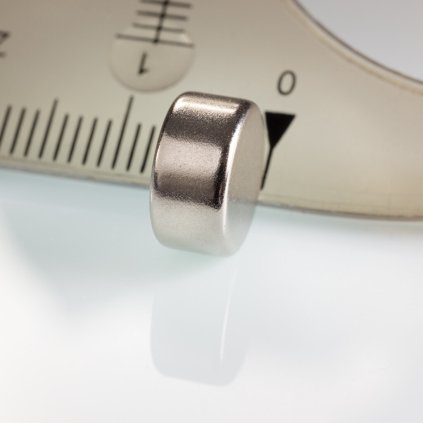

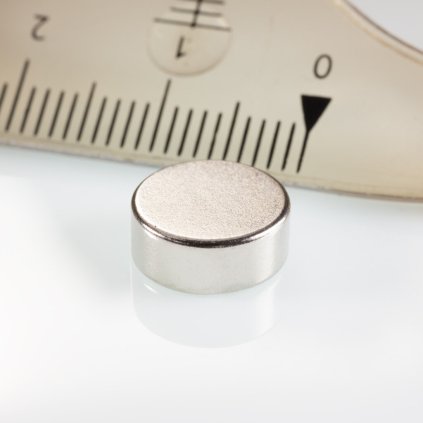

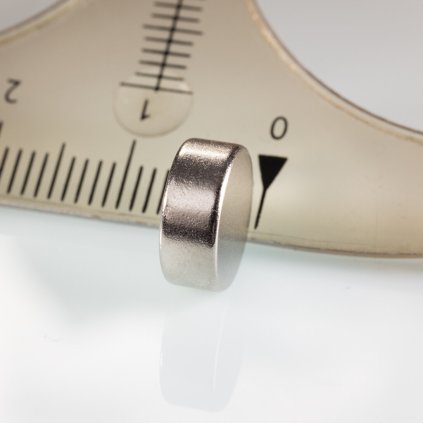

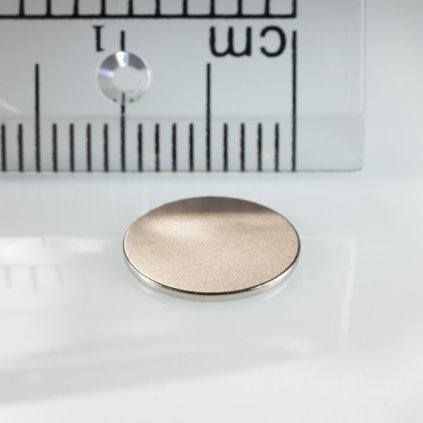

Średnica decyduje przede wszystkim o sile trzymania przy bezpośrednim kontakcie, wysokość o zasięgu pola. Bardzo cienkie krążki, na przykład 10 x 0,6 mm, tracą siłę już przy warstwie lakieru albo folii i nadają się głównie do wklejania na styk. Jeżeli między magnesem a stalą będzie jakakolwiek przegroda, wybierz wysokość zbliżoną do połowy średnicy, na przykład 10 x 4 mm albo 10 x 5 mm.
Wywierć otwór o około 0,2 mm większy niż średnica magnesu, aby magnes wszedł bez uderzania młotkiem, i użyj kleju dwuskładnikowego. Klej termotopliwy przy obciążeniu puszcza. Magnes osadź lekko poniżej powierzchni, wystająca krawędź najczęściej ulega odpryśnięciu. Przed sklejeniem sprawdź biegunowość obu magnesów, po zakleszczeniu w otworze nie da się już ich obrócić.
Zdecydowana większość walców to wykonanie do 80 °C. W ofercie znajdziesz też warianty do 120 °C, 150 °C i 200 °C, a pojedyncze wykonania specjalne przekraczają 200 °C. Po przekroczeniu maksymalnej temperatury pracy magnes nieodwracalnie traci część siły i schłodzenie już jej nie przywróci. Dokładną wartość podajemy w nazwie i w parametrach każdego produktu.
Walec jest pełny i mocuje się go przez wklejenie albo wpuszczenie w wywiercony otwór. Walec z otworem ma otwór stożkowy pod śrubę z łbem wpuszczanym, dzięki czemu przykręcisz go bezpośrednio do podłoża. Pierścień ma otwór przelotowy o stałej średnicy i nadaje się na trzpień, oś albo śrubę przechodzącą przez środek. Jeżeli potrzebujesz mocowania mechanicznego, nie wybieraj pełnego walca, otworu nie da się dowiercić.
Pierwsza liczba to średnica A w milimetrach, druga to wysokość B. Następnie podajemy powłokę, na przykład N to nikiel. Potem następuje maksymalna temperatura pracy, w tym przypadku 80 °C. Ostatnie oznaczenie, na przykład VMM4-N35, określa materiał magnetyczny i jego klasę, przy czym wyższa liczba oznacza silniejszy materiał przy tym samym wymiarze.

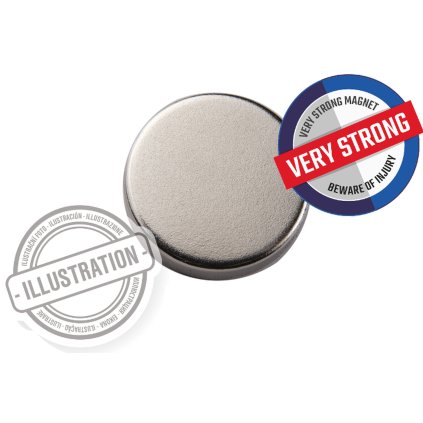

W kategorii walców neodymowych mamy 231 wariantów, od miniaturowych magnesów o średnicy 1,2 mm po duże walce o średnicy 100 mm, z wysokościami od 0,6 mm do 35 mm i siłą odrywania od dziesiątych części kilograma po ponad 50 kg. Wszystkie są namagnesowane osiowo, a przy każdym podajemy średnicę, wysokość, powłokę, klasę materiału i maksymalną temperaturę pracy, od standardowych 80 °C po wykonania specjalne powyżej 200 °C. Dzięki temu wybierzesz według rzeczywistego sposobu mocowania, a nie tylko według najwyższej siły.
