Magnetyczne roszty
Magnetyczne roszty to niezawodne urządzenia zaprojektowane do wychwytywania metalicznych zanieczyszczeń (żużel, opiłki, fragmenty metalu) z materiałów sypkich, proszków czy granulatów. Instalowane zwykle w zsypach, lejach, silosach lub na taśmach transportowych, stanowią pierwszą linię obrony przed zanieczyszczeniem materiałów i uszkodzeniem maszyn.
Sortowanie produktów
Marki
Lista produktów
Kontrolki listy
1 Rozszyfruj oznaczenie typu
Nazwy w tej kategorii wyglądają na kod, ale zawierają komplet informacji potrzebnych do doboru. Weźmy przykład MR 200x200x50/5-QJN:
- MR: ruszt magnetyczny w wykonaniu podstawowym. Oznaczenie MRZ wskazuje wersję w obudowie z szufladą.
- 200 x 200: wymiary zewnętrzne ramy w milimetrach, czyli przekrój, który ruszt przesłania.
- 50: wysokość zabudowy w milimetrach. Sprawdź ją zanim zamówisz, bo decyduje o tym, czy urządzenie zmieści się w zsypie.
- /5: liczba prętów magnetycznych. Im więcej, tym gęstsza siatka i mniejsze szczeliny.
- QJN, VVM, F-P: oznaczenie serii konstrukcyjnej i wykonania.

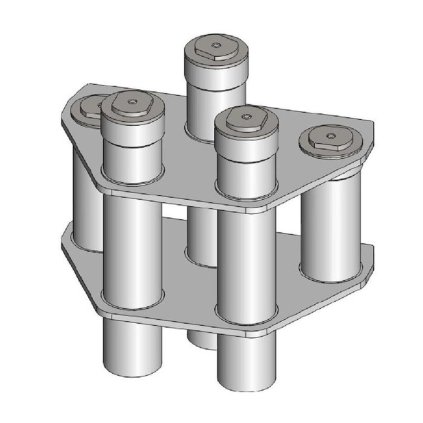

Modele opisane samą liczbą, jak 150/3 czy 250/5, to warianty okrągłe: pierwsza liczba oznacza średnicę, druga liczbę prętów.
2 Dobierz wymiar i kształt do przekroju zsypu
Ruszt musi przesłonić cały przekrój, przez który przechodzi materiał. Każdy nieosłonięty margines to droga, którą zanieczyszczenie przejdzie bez kontaktu z polem magnetycznym.
| Model | Kształt | Cena brutto |
|---|---|---|

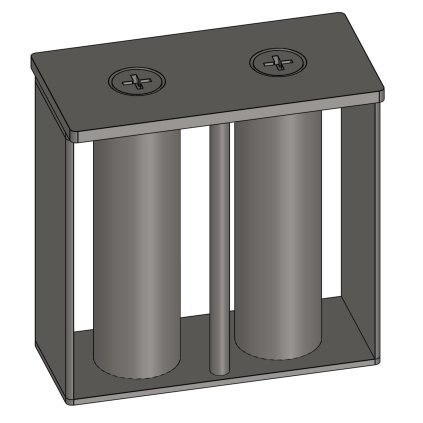

| MR 100x100x50/2 | Kwadratowy | 709,64 zł |

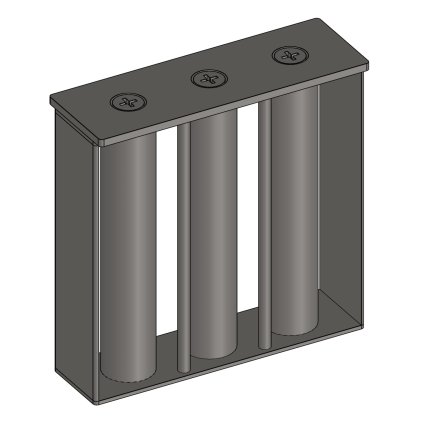

| MR 150x150x50/3 | Kwadratowy | 1 537,55 zł |
| MR 390x140x50/4 | Prostokątny | 2 133,09 zł |
| MR 200x200x50/5 | Kwadratowy | 3 548,19 zł |
| 150/3 (10 500 Gs) | Okrągły | 5 085,58 zł |
| 250/5 (10 500 Gs) | Okrągły | 8 515,39 zł |

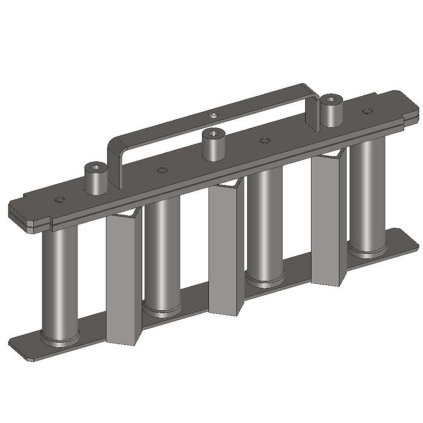

Kształt wynika z geometrii instalacji: kwadratowe i prostokątne montuje się w zsypach o przekroju prostokątnym i pod lejami, okrągłe w rurociągach i przesypach o przekroju kołowym. Wariant prostokątny 390 x 140 mm pokazuje, że dostępne są też formaty wydłużone, przydatne przy wąskich, długich zsypach.
3 Ustal liczbę prętów według frakcji materiału
Liczba prętów decyduje o rozstawie, czyli o wielkości szczelin, przez które materiał przechodzi. To kompromis, który trzeba świadomie rozstrzygnąć.
- Więcej prętów oznacza gęstszą siatkę i większą skuteczność, bo żadna cząstka nie przejdzie daleko od pola magnetycznego. Wariant MR 200x200x50 z pięcioma prętami jest gęstszy niż MR 150x150x50 z trzema.
- Mniej prętów zapewnia lepszą przepustowość i mniejsze ryzyko zbrylania. Przy materiałach o gorszej sypkości zbyt gęsty ruszt zaczyna tworzyć mostki i zapychać się.
Zasada praktyczna: przy drobnych, dobrze sypkich proszkach wybieraj gęstszy rozstaw, bo tam liczy się wychwycenie najmniejszych cząstek. Przy grubszych frakcjach i materiałach wilgotnych albo o skłonności do zbrylania postaw na mniejszą liczbę prętów i większe prześwity.
4 Sprawdź, czy ruszt w ogóle pasuje do Twojego materiału
To najważniejszy krok w całym doborze i jednocześnie ten, o którym najłatwiej zapomnieć. Ruszty magnetyczne mają wyraźne ograniczenia.
- Nadają się do materiałów suchych, dobrze przepuszczalnych, w postaci drobnych i bardzo drobnych frakcji: mąki, cukru, przypraw, mieszanek budowlanych, mas ceramicznych, proszków chemicznych, granulatów.
- Nie nadają się do materiałów ściernych, które szybko zniszczą powierzchnię prętów, oraz do materiałów o właściwościach klejących, które oblepią pręty i zablokują przepływ.
- Materiały wilgotne i zbrylające się wymagają ostrożności. Zbyt gęsty rozstaw prowadzi do mostkowania i zatrzymania przepływu.
Jeżeli Twój materiał jest ścierny, lepki albo płynny, właściwym rozwiązaniem będzie inny typ separatora: separator przepływowy do cieczy i past, separator płytowy nad przenośnikiem albo bęben magnetyczny przy dużych przepływach materiału o zmiennej charakterystyce.
5 Porównaj indukcję magnetyczną
W tej kategorii osiągamy indukcję do 14 500 Gs, a modele okrągłe pracują standardowo przy 10 500 Gs. To parametr decydujący o tym, jak drobne cząstki ruszt wychwyci.
- Około 10 000 Gs: standard przemysłowy. Wychwytuje śruby, nakrętki, opiłki i wióry, chroniąc maszyny przed awarią.
- 12 000 do 14 500 Gs: wykonania do zastosowań, gdzie liczy się czystość wyrobu, czyli branża spożywcza, farmaceutyczna i chemiczna.
Przy porównywaniu ofert pamiętaj, że indukcja mierzona na powierzchni pręta różni się od wartości w szczelinie roboczej, a producenci nie zawsze precyzują, którą podają. W zapytaniu warto zapytać wprost o metodę pomiaru. Wszystkie nasze separatory są obrabiane maszynowo, co przekłada się na powtarzalność parametrów i trwałość.
6 Zaplanuj czyszczenie i dostęp serwisowy
- Nagromadzony metal ekranuje pole. Nieczyszczony ruszt po kilku tygodniach wychwytuje wyraźnie mniej niż nowy, mimo że wygląda tak samo. To najczęstsza przyczyna tego, że separator przestaje spełniać swoją funkcję.

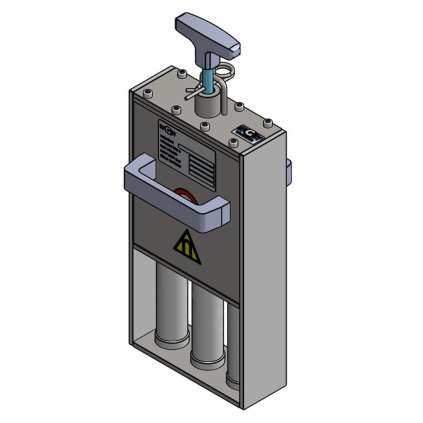

- Wersje w obudowie z szufladą, oznaczane symbolem MRZ, pozwalają wysunąć ruszt bez demontażu całego zespołu i skracają przestój do minut.
- Zaplanuj miejsce na wysunięcie już na etapie projektu instalacji. Ruszt wbudowany bez dostępu serwisowego przestanie być czyszczony, a więc przestanie działać.
- Zapisuj ilość wychwyconego metalu przy każdym czyszczeniu. Nagły wzrost sygnalizuje problem po stronie dostawcy surowca i bywa argumentem w reklamacji.
- Kontroluj indukcję okresowo przy pomocy miernika z kategorii przyrządy pomiarowe. Protokół pomiarowy przydaje się przy audycie HACCP czy IFS.
Nietypowy przekrój zsypu? Ruszty magnetyczne produkujemy w rozmiarach standardowych, ale także na zamówienie według wymagań klienta. Napisz na sklep@magsy.pl albo zadzwoń pod +48 32 768 34 56 i podaj wymiary przekroju, rodzaj oraz frakcję materiału, wielkość przepływu i wymaganą indukcję. Przygotujemy propozycję techniczną wraz z wyceną.
Powiązane kategorie do kategorii Magnetyczne roszty
- Wszystkie separatory magnetyczne
- Pręty magnetyczne
- Magnesy do leja zasypowego
- Separatory wciągane
- Separatory przepływowe
- Separatory płytowe
- Płyta magnetyczna
- Separator rotacyjny
- Bębny magnetyczne
- Pojemnik separacyjny
- Przyrządy pomiarowe
- Magnesy przemysłowe
- Magnesy sortujące
- Magnetyczne łapacze kurzu
- Magnetyczne maty czyszczące
- Magnetyczne zbieracze wiórów
- Systemy rurowe JACOB
- Materiały nierdzewne
- Magnesy odporne na wysokie temperatury
- Magnesy neodymowe
Często zadawane pytania o ruszty magnetyczne
MR to ruszt magnetyczny w wykonaniu podstawowym, a MRZ wersja w obudowie z szufladą. Liczby 200 x 200 to wymiary zewnętrzne ramy w milimetrach, 50 to wysokość zabudowy, a /5 oznacza liczbę prętów magnetycznych. Końcówki takie jak QJN, VVM czy F-P wskazują serię konstrukcyjną.
Modele opisane samą liczbą, na przykład 150/3 albo 250/5, to warianty okrągłe: pierwsza liczba to średnica, druga liczba prętów. Wysokość zabudowy warto sprawdzić przed zamówieniem, bo decyduje o tym, czy urządzenie zmieści się w zsypie.
Do dwóch grup. Materiały ścierne szybko niszczą powierzchnię prętów, przez co separator traci szczelność powłoki i skuteczność. Materiały o właściwościach klejących oblepiają pręty, blokują przepływ i uniemożliwiają czyszczenie.
Ostrożności wymagają też materiały wilgotne i zbrylające się, gdzie zbyt gęsty rozstaw prętów prowadzi do mostkowania. W takich przypadkach lepszym wyborem będzie separator przepływowy do cieczy i past, separator płytowy nad przenośnikiem albo bęben magnetyczny.
Liczba prętów określa rozstaw, czyli wielkość szczelin, przez które przechodzi materiał. Więcej prętów oznacza gęstszą siatkę i wyższą skuteczność, bo żadna cząstka nie przejdzie daleko od pola magnetycznego. Mniej prętów zapewnia lepszą przepustowość i mniejsze ryzyko zbrylania.
Zasada praktyczna: przy drobnych, dobrze sypkich proszkach wybieraj gęstszy rozstaw, bo tam liczy się wychwycenie najmniejszych cząstek. Przy grubszych frakcjach oraz materiałach wilgotnych postaw na mniejszą liczbę prętów i większe prześwity, aby uniknąć mostkowania.
Decyduje geometria instalacji, nie preferencja. Kwadratowe i prostokątne montuje się w zsypach o przekroju prostokątnym oraz pod lejami. Dostępne są od formatu 100 x 100 mm za 709,64 zł brutto, a w ofercie znajdziesz też warianty wydłużone, jak 390 x 140 mm, przydatne przy wąskich, długich zsypach.
Okrągłe przeznaczone są do rurociągów i przesypów o przekroju kołowym. Oznaczane są średnicą i liczbą prętów, na przykład 150/3 czy 250/5, i pracują standardowo przy indukcji 10 500 Gs.
W naszych rusztach osiągamy indukcję do 14 500 Gs, a modele okrągłe pracują standardowo przy 10 500 Gs. Wartość około 10 000 Gs to standard przemysłowy wychwytujący śruby, nakrętki, opiłki i wióry, natomiast przedział 12 000 do 14 500 Gs stosuje się tam, gdzie liczy się czystość wyrobu, czyli w branży spożywczej, farmaceutycznej i chemicznej.
Przy porównywaniu ofert warto pamiętać, że indukcja mierzona na powierzchni pręta różni się od wartości w szczelinie roboczej, a producenci nie zawsze precyzują, którą podają. Wszystkie nasze separatory są obrabiane maszynowo, co zapewnia powtarzalność parametrów.
Tak. Ruszty magnetyczne produkujemy w rozmiarach standardowych oraz na zamówienie zgodnie z wymaganiami klienta. Jesteśmy producentem separatorów magnetycznych, więc nietypowy przekrój zsypu nie jest przeszkodą.
Przy zapytaniu podaj wymiary przekroju i dostępną wysokość zabudowy, rodzaj i frakcję materiału, wielkość przepływu, wymaganą indukcję oraz informację o warunkach pracy, w tym o temperaturze i wymaganiach branżowych. Na tej podstawie przygotujemy propozycję techniczną z wyceną. Napisz na sklep@magsy.pl albo zadzwoń pod +48 32 768 34 56.
MAGSY Sp. z o.o. z siedzibą w Tarnowskich Górach działa na polskim rynku od 2009 roku i jest producentem przemysłowych separatorów magnetycznych. Ruszty magnetyczne oferujemy w wykonaniach kwadratowych, prostokątnych i okrągłych, od formatu 100 x 100 mm po 250 x 250 mm, z liczbą prętów od dwóch do pięciu i indukcją sięgającą 14 500 Gs. Wszystkie separatory są obrabiane maszynowo, co zapewnia powtarzalność parametrów i długą żywotność. Stosuje się je w przemyśle spożywczym, budowlanym, ceramicznym i chemicznym, wszędzie tam, gdzie przetwarzane są suche, dobrze przepuszczalne materiały drobnoziarniste. Nietypowe wymiary realizujemy według wymagań klienta.
Kraty magnetyczne należą do grupy separatorów magnetycznych do mieszanek suchych (w niektórych przypadkach stosowanych również do mieszanek płynnych) i są najprostszym typem separatorów wytwarzających pole magnetyczne wychwytujące zanieczyszczenia ferromagnetyczne. Kraty magnetyczne są produkowane w standardowych rozmiarach, a także na zamówienie zgodnie z wymaganiami klientów. Najczęściej stosowane są w przemyśle spożywczym, budowlanym, ceramicznym, chemicznym, w produkcji porcelany i innych gałęziach przemysłu, gdzie przetwarzane są suche, dobrze przepuszczalne materiały w postaci drobnych lub bardzo drobnych frakcji. Nie nadają się do stosowania w przypadku materiałów ściernych i materiałów o właściwościach klejących.
Kratki magnetyczne są wyposażone w bardzo silne magnesy, dzięki którym można obecnie osiągnąć indukcję magnetyczną do 14 500 Gs. W naszej ofercie znajdują się kwadratowe i okrągłe kratki magnetyczne o różnych wymiarach i typach. Wszystkie separatory są obrabiane maszynowo, co czyni je produktami wysokiej jakości o długiej żywotności.
