Uchwyty magnetyczne
Stalowa obudowa znacznie zwiększa siłę przyciągania zastosowanego magnesu w soczewce magnetycznej. Oferujemy szeroki wybór kształtów i rozmiarów uchwytów magnetycznych. Soczewki magnetyczne są odpowiednie do pracy w szerokim zakresie temperatur. Soczewki magnetyczne można również nazwać uchwytami magnetycznymi, haczykami magnetycznymi, magnesami przytrzymującymi lub magnesami garnkowymi.
Sortowanie produktów
Marki
Odporność cieplna
Siła oderwania (N)
Średnica D (mm)
Lista produktów
1 Zrozum, dlaczego obudowa zwiększa siłę
Uchwyt magnetyczny, nazywany też soczewką magnetyczną albo magnesem garnkowym, to magnes osadzony w stalowej obudowie w kształcie garnka. Ta obudowa nie jest ozdobą ani ochroną, tylko elementem obwodu magnetycznego.
- Kieruje strumień w jedną stronę. Goły magnes wytwarza pole po obu stronach, więc połowa siły idzie w powietrze. Stalowy kubek zamyka obwód od tyłu i przekierowuje strumień na powierzchnię roboczą.
- Efekt jest znaczący. Ten sam magnes w obudowie trzyma wielokrotnie mocniej niż samodzielnie, przy tych samych wymiarach zewnętrznych.
- Chroni magnes mechanicznie. Kruchy neodym albo ferryt w stalowym kubku nie odpryskuje przy uderzeniu o blachę.
- Pole działa tylko z jednej strony. To zaleta przy montażu w pobliżu elektroniki lub kart, ale trzeba o tym pamiętać przy planowaniu konstrukcji.
2 Przelicz niutony na kilogramy
W tej kategorii siła odrywania podawana jest w niutonach (N), a nie w kilogramach jak przy zwykłych magnesach. To najczęstsze źródło nieporozumień, bo liczby wyglądają dziesięciokrotnie większe.
| Siła w N | Odpowiada w przybliżeniu | Typowe zastosowanie |
|---|---|---|
| 2,5 do 25 N | 0,25 do 2,5 kg | Osłony, drobne mocowania, mechanizmy precyzyjne |
| 25 do 100 N | 2,5 do 10 kg | Zamknięcia drzwiczek, uchwyty na narzędzia, oznaczenia |
| 100 do 350 N | 10 do 35 kg | Mocowania warsztatowe, oświetlenie, kamery, szablony |
| 350 do 800 N | 35 do 80 kg | Konstrukcje, elementy nośne, technika przemysłowa |
| 800 do 1750 N | 80 do 178 kg | Najsilniejsze uchwyty w ofercie, zastosowania ciężkie |
Przelicznik jest prosty: podziel niutony przez 10 i otrzymasz kilogramy z rozsądnym zapasem. Do tego dolicz margines bezpieczeństwa: przy obciążeniu stałym licz na jedną trzecią wartości katalogowej, a przy pracy na ścinanie, gdy przedmiot wisi wzdłuż pionowej powierzchni, na 20 do 30 %.
3 Wybierz typ według sposobu mocowania
To najważniejsza decyzja w tej kategorii, bo 144 warianty dzielą się na jedenaście typów różniących się wyłącznie sposobem przymocowania do Twojej konstrukcji.
| Typ | Jak mocujesz |
|---|---|
| Płaskie z otworem na śrubę wpuszczaną | Śruba stożkowa licuje z powierzchnią, nic nie wystaje |
| Płaskie z gwintem | Wkręcasz element bezpośrednio w soczewkę |

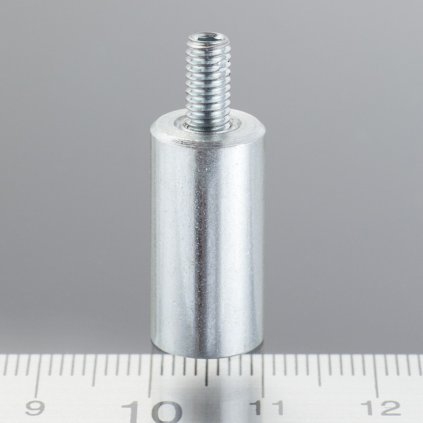

| Z trzpieniem i gwintem zewnętrznym | Soczewka ma własną śrubę, dokręcasz nakrętką |
| Z trzpieniem i gwintem wewnętrznym | Trzpień z gwintem w środku, do wkręcenia śruby |

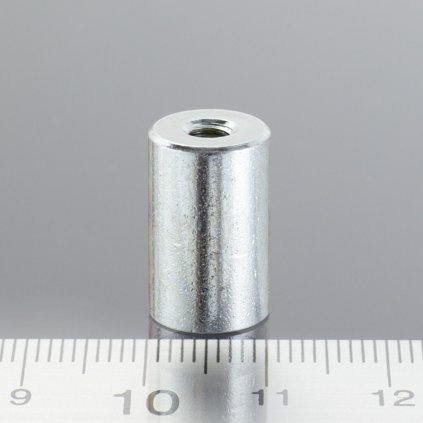

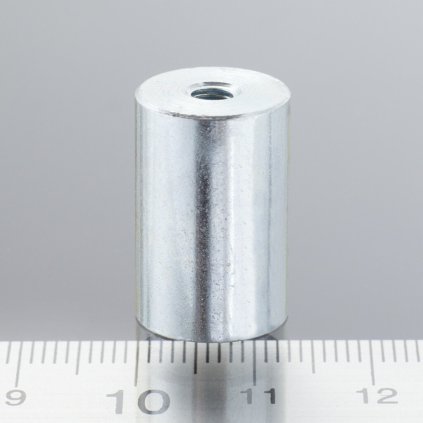

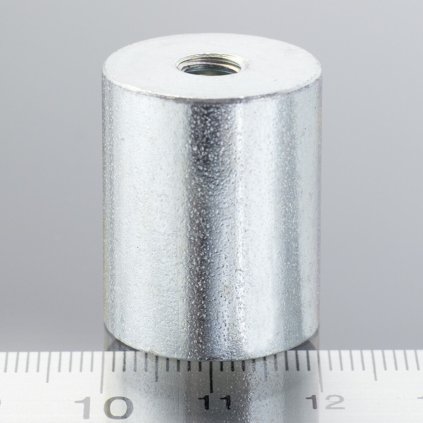

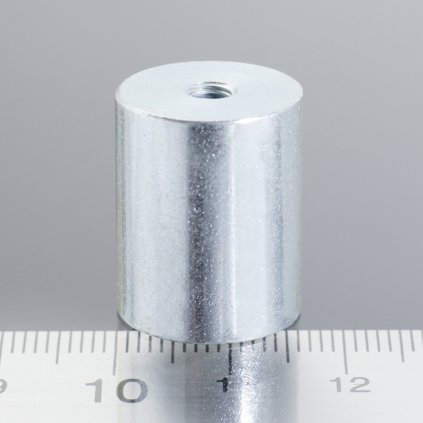

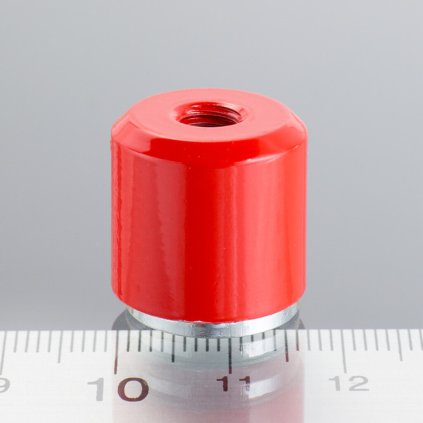

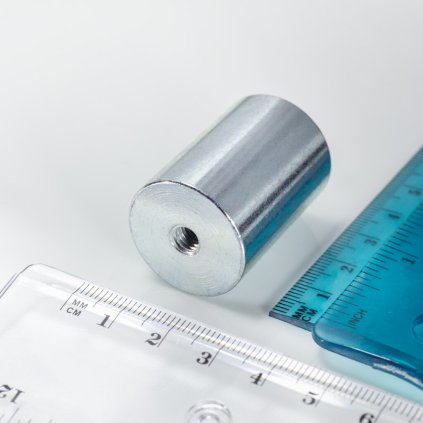

| Cylindryczne z gwintem wewnętrznym | Wysoka obudowa, gwint od strony tylnej |
| Cylindryczne bez gwintu | Do wklejenia lub osadzenia w gnieździe |
| Płaskie bez mocowania | Sama soczewka, do przyklejenia |
| Haczyki magnetyczne | Gotowy hak, nic nie montujesz |
| Gumowane | Powłoka chroniąca lakier, wyższa odporność na zsuwanie |
| Mosiężne z tolerancją h6 | Precyzyjne osadzenie w otworze wierconym |
| Nietypowe | Kształty specjalne do konkretnych zastosowań |
Zasada: najpierw ustal, jak element ma być połączony z konstrukcją, a dopiero potem szukaj potrzebnej siły w ramach wybranego typu. Odwrotna kolejność zwykle kończy się soczewką, której nie da się zamocować.
4 Sprawdź odporność temperaturową
Uchwyty magnetyczne dostępne są w pięciu klasach termicznych, a różnica wynika z zastosowanego wewnątrz magnesu:
- 60 °C: 6 wariantów, najczęściej wersje gumowane, gdzie granicę wyznacza powłoka, a nie magnes.
- 80 °C: 69 wariantów, czyli połowa oferty. Standardowy magnes neodymowy klasy N, wnętrza i typowe zastosowania.
- 200 °C: 47 wariantów. Neodym w wykonaniu wysokotemperaturowym, do maszyn i cieplejszych hal.
- 350 °C: 2 warianty z magnesem samarowym SmCo.
- 450 °C: 3 warianty, najwyższa dostępna klasa w tej kategorii.
Przyjmuj temperaturę powierzchni, do której uchwyt przylega, a nie temperaturę powietrza. Przy wersjach gumowanych sprawdzaj też granicę samej powłoki, bo bywa niższa niż magnesu w środku.
5 Rozważ wykonania specjalne
Dwie grupy w tej kategorii rozwiązują problemy, o których warto wiedzieć, zanim zamówisz zwykłą soczewkę.

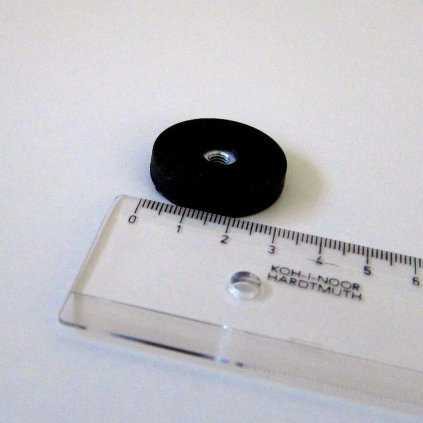

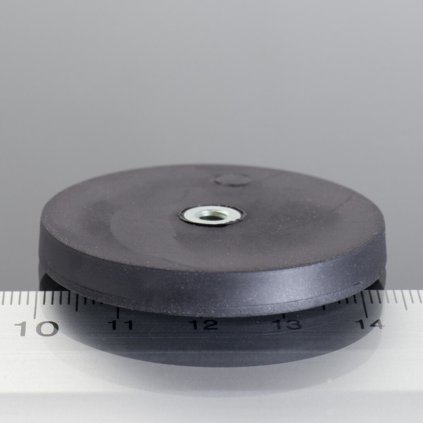

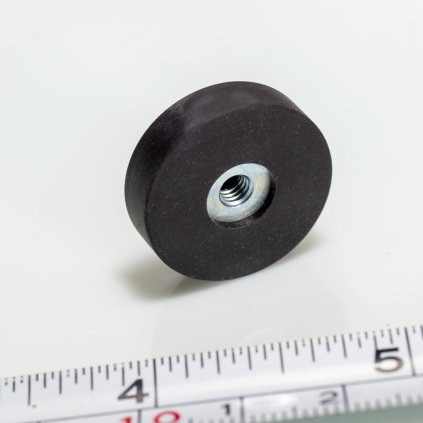

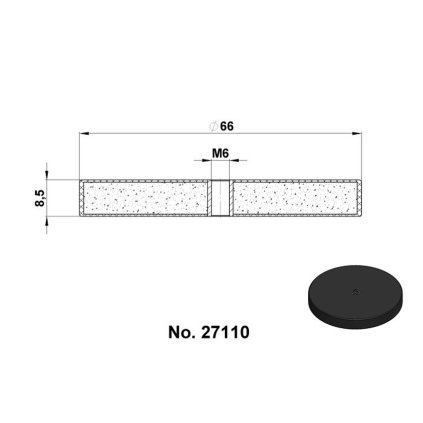

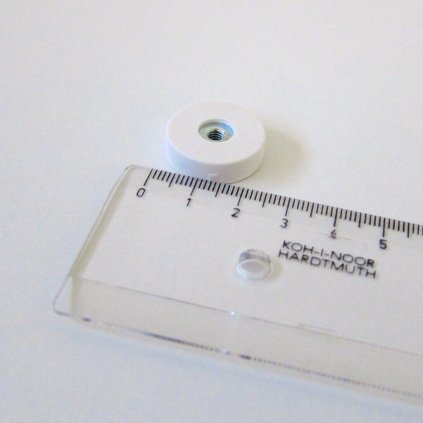

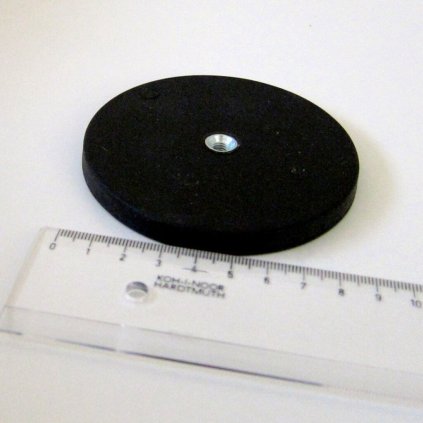

- Gumowane mają dwie przewagi. Po pierwsze nie rysują lakieru, więc nadają się na karoserię, maszyny malowane proszkowo i meble. Po drugie guma wyraźnie zwiększa tarcie, dzięki czemu przy pracy na ścinanie trzymają lepiej niż soczewki stalowe o tej samej sile odrywania. Dostępne średnice od 22 do 88 mm.

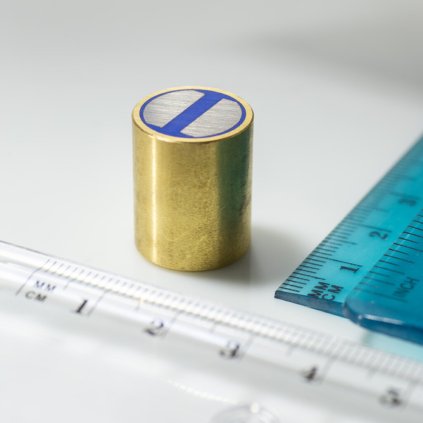

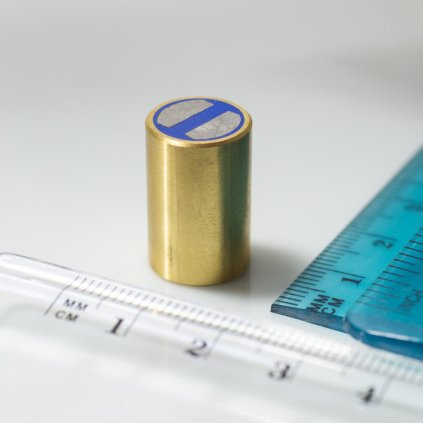

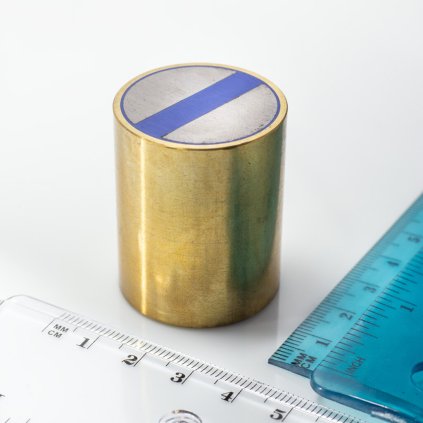

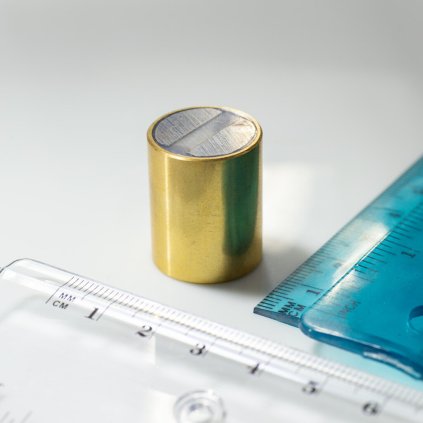

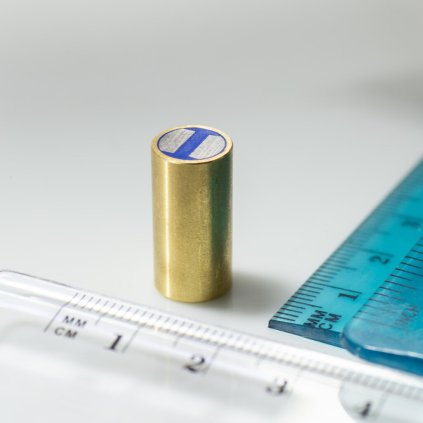

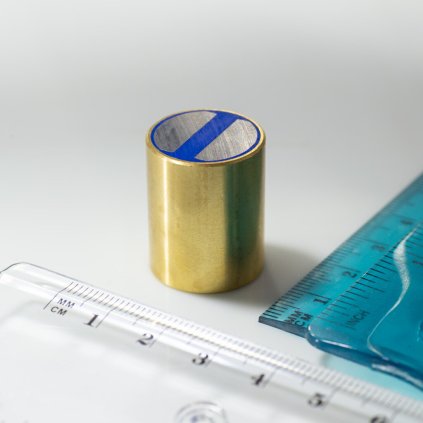

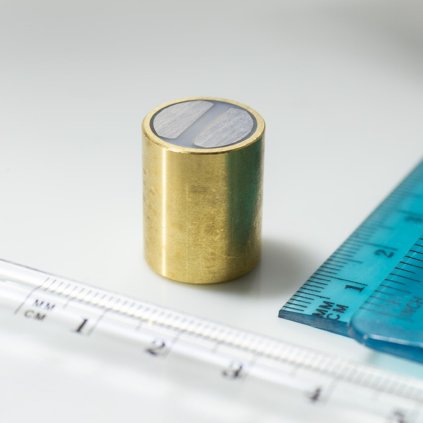

- Mosiężne z tolerancją h6 to elementy konstrukcyjne. Tolerancja h6 oznacza precyzyjnie wykonaną średnicę zewnętrzną, więc soczewkę wciskasz lub osadzasz w otworze wierconym bez luzu. Stosuje się je w przyrządach, oprzyrządowaniu i uchwytach obróbkowych, gdzie liczy się powtarzalne położenie.
6 Zaplanuj montaż i podłoże
- Grubość blachy: deklarowana siła obowiązuje przy pełnym styku z grubą, płaską płytą stalową. Blacha cieńsza niż 3 mm wyraźnie obniża wynik, a przy uchwytach powyżej 500 N sensowne minimum to 5 mm.
- Stal nierdzewna serii 300, na przykład 1.4301, jest niemagnetyczna. Sprawdź podłoże zwykłym magnesem przed zamówieniem.
- Lakier i szczelina: każda warstwa między soczewką a blachą odbiera siłę. Powłoka proszkowa 0,1 mm to strata kilku procent, ale podkładka 1 mm już połowa.
- Nie dokręcaj przez magnes. Śruba przenosi siłę na stalową obudowę, nie na sam magnes. Dokręcaj z wyczuciem, zwłaszcza przy wersjach z gwintem wewnętrznym.
- Bezpieczeństwo przy dużych sile: uchwyty powyżej 500 N przyskakują do blachy z impetem i grożą przytrzaśnięciem palców. Zdejmuj je przesuwając bokiem, a nie odrywając na wprost.
Nie znalazłeś odpowiedniego wariantu? Przy nietypowych wymiarach, gwintach albo wymaganiach temperaturowych przygotujemy wycenę indywidualną. Sprawdź też zestawy mocowań magnetycznych oraz magnesy do ładunków, jeżeli szukasz gotowego rozwiązania nośnego, a nie pojedynczego elementu.
Powiązane kategorie do kategorii Uchwyty magnetyczne
- Płaskie z otworem na śrubę
- Płaskie z gwintem
- Płaskie bez mocowania
- Z trzpieniem i gwintem zewnętrznym
- Z trzpieniem i gwintem wewnętrznym
- Cylindryczne z gwintem wewnętrznym
- Cylindryczne bez gwintu
- Haczyki magnetyczne
- Soczewki gumowane
- Mosiężne z tolerancją h6
- Soczewki nietypowe
- Zestawy mocowań magnetycznych
- Magnesy neodymowe z otworem
- Magnesy neodymowe
- Magnesy samarowe SmCo
- Magnesy odporne na wysokie temperatury
- Magnesy do ładunków
- Magnetyczne uchwyty przemysłowe
- Magnesy do drzwi
- Śruby ze stali nierdzewnej
Często zadawane pytania o uchwyty magnetyczne
Bo niuton jest jednostką siły, a kilogram jednostką masy. Producenci elementów konstrukcyjnych podają siłę odrywania w niutonach, co jest poprawne technicznie, ale mniej czytelne w codziennym użyciu.
Przelicznik jest prosty: podziel niutony przez 10, aby otrzymać kilogramy. Uchwyt o sile 250 N utrzyma więc około 25 kg, a najsilniejszy w ofercie, 1750 N, około 178 kg. Do tego dolicz margines bezpieczeństwa: przy obciążeniu stałym licz na jedną trzecią wartości, a przy pracy na ścinanie na 20 do 30 %.
Decyduje stalowa obudowa. Goły magnes wytwarza pole po obu stronach, więc połowa strumienia ucieka w powietrze. Stalowy kubek zamyka obwód magnetyczny od tyłu i przekierowuje cały strumień na powierzchnię roboczą, dzięki czemu ten sam magnes trzyma wielokrotnie mocniej.
Obudowa daje też dwie dodatkowe korzyści: chroni kruchy magnes przed odpryśnięciem przy uderzeniu o blachę oraz sprawia, że pole działa praktycznie tylko z jednej strony, co bywa istotne przy montażu w pobliżu elektroniki.
Zależy od tego, co łączysz. Wersja z otworem na śrubę wpuszczaną licuje z powierzchnią i nic nie wystaje, więc sprawdza się przy płaskim montażu. Trzpień z gwintem zewnętrznym to gotowa śruba, którą przeprowadzasz przez otwór i dokręcasz nakrętką. Gwint wewnętrzny wybierzesz, gdy chcesz wkręcić coś w soczewkę.
Do zawieszania bez montażu służą haczyki magnetyczne, a do wklejenia w gniazdo wersje cylindryczne bez gwintu. Zasada: najpierw ustal sposób połączenia z konstrukcją, dopiero potem szukaj potrzebnej siły.
Zależy od magnesu w środku. W ofercie dostępnych jest pięć klas: 60 °C (6 wariantów, najczęściej gumowane), 80 °C (69 wariantów, standardowy neodym), 200 °C (47 wariantów, neodym wysokotemperaturowy) oraz 350 i 450 °C (łącznie 5 wariantów z magnesem samarowym).
Przy doborze przyjmuj temperaturę powierzchni, do której uchwyt przylega, a nie temperaturę powietrza. Przy wersjach gumowanych granicę wyznacza zwykle powłoka, nie magnes, dlatego mają najniższą klasę mimo mocnego wnętrza.
Z dwóch powodów. Pierwszy jest oczywisty: guma nie rysuje lakieru, więc soczewki gumowane nadają się na karoserię, maszyny malowane proszkowo i meble.
Drugi jest ważniejszy technicznie i często pomijany: guma wyraźnie zwiększa tarcie na styku. Przy pracy na ścinanie, czyli gdy przedmiot wisi wzdłuż pionowej powierzchni, soczewka gumowana utrzyma więcej niż stalowa o tej samej sile odrywania. W ofercie dostępne są średnice od 22 do 88 mm.
To oznaczenie precyzyjnie wykonanej średnicy zewnętrznej według normy tolerancji wymiarowych. Dzięki niej soczewkę mosiężną osadzisz w otworze wierconym bez luzu i z powtarzalnym położeniem, bez klejenia i bez dodatkowego mocowania.
Są to elementy konstrukcyjne przeznaczone do przyrządów, oprzyrządowania i uchwytów obróbkowych, gdzie magnes musi być zawsze dokładnie w tym samym miejscu. Mosiądz jest przy tym niemagnetyczny, więc obudowa nie zaburza pola ani nie przyciąga wiórów. Dostępne średnice to 10, 13, 16, 20 i 32 mm.
