Magnesy neodymowe kwadry
Magnesy neodymowe w formie pryzmatów lub prostopadłościanów, namagnesowane prostopadle do powierzchni, stanowią bardzo skuteczne rozwiązanie do niezawodnego mocowania przedmiotów ferromagnetycznych. Dzięki kierunkowi namagnesowania prostopadłemu do powierzchni styku, siła odrywania jest maksymalizowana, a ryzyko ześlizgnięcia się lub oderwania magnesu pod normalnym obciążeniem jest minimalizowane.
Magnesy według wymiarów
Magnesy według siły odrywania
Magnesy według odporności na temperaturę
Sortowanie produktów
Marki
Zakres odporności cieplnej
Zakres siły oderwania (kg)
Zakres długości A (mm)
Zakres szerokości B (mm)
Zakres wysokości C (mm)
Lista produktów
1Zrozum wymiary A, B i C

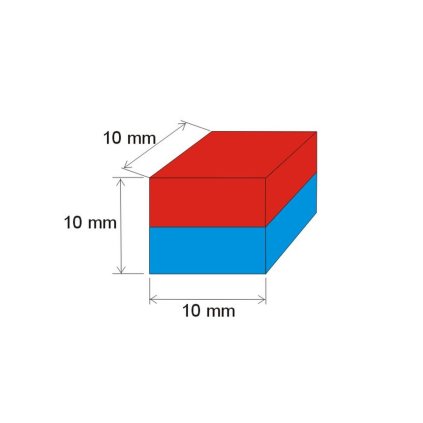

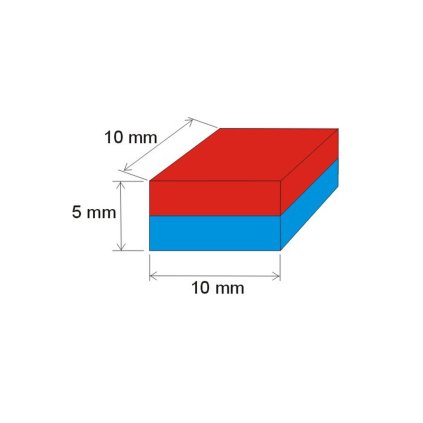

Kwadry opisujemy trzema wymiarami: długość A, szerokość B i wysokość C. Namagnesowanie jest prostopadłe do powierzchni A x B, czyli magnes trzyma tą największą płaszczyzną, a nie bokiem.
- Powierzchnia A x B rozstrzyga o wielkości styku ze stalą, a więc o sile odrywania.
- Wysokość C odpowiada za zasięg pola: niski magnes 1 do 2 mm traci siłę już przy cienkiej warstwie lakieru, wyższy 5 do 10 mm poradzi sobie z niewielką szczeliną.
- Płaskie kwadry o wysokości do 5 mm nadają się pod okleinę, do wklejania i do lekkich zamknięć.
W naszej ofercie znajdziesz kwadry od drobnych 1,4 x 1,4 x 3 mm po duże 100 x 50 x 15 mm, można je filtrować osobno według każdego z trzech wymiarów.
2Dobierz siłę odrywania z rezerwą
Deklarowana siła obowiązuje przy bezpośrednim kontakcie z płaską, czystą i dostatecznie grubą płytą stalową. W praktyce obniża ją szczelina powietrzna, lakier, cienka blacha, rdza oraz obciążenie boczne zamiast prostopadłego ciągu. Wybieraj więc magnes o sile 2 do 3 razy wyższej niż utrzymywana masa.
| Siła odrywania | Orientacyjne zastosowanie |
|---|---|
| 0 do 0,3 kg | modelarstwo, drobne prace, biżuteria, prezentacje |
| 0,3 do 1 kg | lekkie tabliczki, karteczki, zamknięcia pudełek |
| 1 do 2 kg | zamki drzwiczek, ramki, mocowanie osłon |
| 2 do 5 kg | majsterkowanie, meble, uchwyty domowe |
| 5 do 15 kg | warsztat, przyrządy, mocowania narzędzi |
| 15 do 50 kg | mocowania techniczne, konstrukcje, przemysł |
| 50+ kg | ciężkie zastosowania przemysłowe |
3Sprawdź maksymalną temperaturę pracy
Kwadry oferujemy w czterech zakresach temperaturowych. Najczęstsze wykonanie do 80 °C wystarcza do wnętrz i domu. Jeżeli magnes trafi w pobliże silnika, oświetlenia, suszarni albo lakierni, wybierz wykonanie z wyższą odpornością, w przeciwnym razie nieodwracalnie straci część siły.
| Zakres | Typowe zastosowanie |
|---|---|
| 41 do 80 °C | wnętrza, dom, warsztat, zwykłe trzymanie |
| 81 do 120 °C | cieplejsze zakłady, budowa maszyn |
| 121 do 150 °C | silniki, przyrządy, zastosowania przemysłowe |
| 151 do 200 °C | otoczenie wymagające termicznie |
Maksymalną temperaturę pracy podajemy przy każdym produkcie bezpośrednio w nazwie, na przykład 80 °C albo 180 °C.
4Wybierz powłokę według środowiska
Materiał NdFeB sam w sobie koroduje, dlatego każdy kwadr ma powłokę ochronną. Oznaczenie znajdziesz w nazwie produktu, na przykład N to nikiel (Ni-Cu-Ni), a Au to pozłacanie. Do suchych wnętrz wystarczy standardowy nikiel. Do wilgoci, na zewnątrz albo do środowiska agresywnego chemicznie potrzebna jest lepsza ochrona, ewentualnie zamknięcie magnesu w uchwycie. Uszkodzenie powłoki, na przykład przez uderzenie lub szlifowanie, przyspiesza korozję.
5Rozważ sposób mocowania jeszcze przed zakupem
Kwadr nie ma otworu, więc mocuje się go przez wklejenie, wpuszczenie w wyfrezowane gniazdo albo dociśnięcie do stali. Otworu nie da się dowiercić dodatkowo, materiał jest spiekany i kruchy.
- Potrzebujesz mocowania na śrubę: wybierz prostopadłościan z otworem.
- Chcesz tylko przykleić bez kleju: wybierz wykonanie samoprzylepne.
- Wklejasz w drewno lub tworzywo: zostaw około 0,2 mm luzu i użyj kleju dwuskładnikowego.
6Obchodź się z kwadrami bezpiecznie
Kwadry mają ostre krawędzie i przy przyskoczeniu do siebie łatwo odpryskują właśnie na rogach. Większe sztuki przekładaj podkładkami dystansowymi i rozsuwaj je bocznym przesunięciem, nie ciągiem prostopadłym. Magnesy trzymaj poza zasięgiem dzieci, z dala od elektroniki, kart płatniczych i rozruszników serca.
Wskazówka: Dwa mniejsze kwadry rozłożone na końcach mocowanego elementu trzymają go stabilniej niż jeden duży magnes pośrodku, ponieważ lepiej znoszą obciążenie boczne i obracanie.
Powiązane kategorie do kategorii Magnesy neodymowe kwadry
- Według długości A
- Według szerokości B
- Według wysokości C
- Według siły odrywania
- Według odporności na temperaturę
- Siła odrywania do 0,3 kg
- Siła odrywania 0,3 do 1 kg
- Siła odrywania 1 do 2 kg
- Siła odrywania 2 do 5 kg
- Siła odrywania 5 do 15 kg
- Siła odrywania 15 do 50 kg
- Siła odrywania 50+ kg
- Odporność temperaturowa 41 do 80 °C
- Odporność temperaturowa 81 do 120 °C
- Odporność temperaturowa 121 do 150 °C
- Odporność temperaturowa 151 do 200 °C
- Długość A 5 do 10 mm
- Długość A 10 do 15 mm
- Szerokość B do 5 mm
- Wysokość C do 5 mm
Najczęstsze pytania o magnesy neodymowe kwadry
Kwadry w tej kategorii są namagnesowane prostopadle do powierzchni, czyli bieguny znajdują się na dwóch największych płaszczyznach A x B. Magnes trzyma właśnie tą płaszczyzną i przy takim ustawieniu osiąga deklarowaną siłę odrywania. Postawiony na wąskim boku będzie trzymał wyraźnie słabiej.
Powierzchnia A x B decyduje o wielkości styku ze stalą, a więc o sile trzymania. Wysokość C decyduje o zasięgu pola: przy magnesie o wysokości 1 do 2 mm siłę wyraźnie obniża już warstwa lakieru albo cienka blacha, przy wysokości 5 do 10 mm magnes poradzi sobie z niewielką szczeliną. Do wklejania pod okleinę wybieraj płaskie kwadry do 5 mm, do trzymania przez przegrodę wybieraj wyższe.
Nie. Spiekany materiał NdFeB jest twardy i kruchy, przy wierceniu pęka, a ciepło powstające przy obróbce trwale obniża jego siłę. Uszkodzenie powłoki dodatkowo otwiera drogę korozji. Jeżeli potrzebujesz mocowania na śrubę, wybierz gotowe wykonanie z otworem, czyli magnesy neodymowe prostopadłościenne z otworem.
W kategorii znajdziesz cztery zakresy: 41 do 80 °C, 81 do 120 °C, 121 do 150 °C oraz 151 do 200 °C. Najczęstsze i najtańsze jest wykonanie do 80 °C, które wystarcza do wnętrz i zwykłego trzymania. Po przekroczeniu maksymalnej temperatury pracy magnes nieodwracalnie traci część siły i schłodzenie już jej nie przywróci. Dokładną wartość podajemy w nazwie i w parametrach każdego produktu.
Pierwsze trzy liczby to wymiary w milimetrach w kolejności A x B x C. Następnie podajemy powłokę, na przykład N to nikiel, a Au to pozłacanie. Potem następuje maksymalna temperatura pracy, w tym przypadku 80 °C. Ostatnie oznaczenie, na przykład VMM10-N50, określa materiał magnetyczny i jego klasę, przy czym wyższa liczba oznacza silniejszy materiał przy tym samym wymiarze.
Do wklejenia w drewno lub tworzywo wyfrezuj gniazdo z luzem około 0,2 mm i użyj kleju dwuskładnikowego, klej termotopliwy przy obciążeniu puszcza. Trzymany element zdejmuj przesunięciem w bok, nie ciągiem prostopadłym: bocznym ruchem pokonasz zauważalnie mniejszy opór i nie uszkodzisz krawędzi magnesu.
W kategorii kwadrów neodymowych mamy 108 wariantów, od drobnych magnesów 1,4 x 1,4 x 3 mm po duże bloki 100 x 50 x 15 mm, z siłą odrywania od dziesiątych części kilograma po ponad 50 kg i z maksymalną temperaturą pracy od 80 °C do 200 °C. Wszystkie są namagnesowane prostopadle do powierzchni, a przy każdym podajemy wymiary A x B x C, powłokę, klasę materiału i maksymalną temperaturę pracy. Dzięki temu wybierzesz według rzeczywistego sposobu mocowania, a nie tylko według najwyższej siły.
