Pręty magnetyczne i magnesy prętowe: czym się różnią?
Pręty magnetyczne: separacja przemysłowa i małe projekty techniczne
Pod nazwą pręt magnetyczny mogą kryć się dwa różne produkty. Przemysłowy pręt testowy lub separacyjny wychwytuje zanieczyszczenia ferromagnetyczne z mieszanek. Mały magnes prętowy to długi walcowy magnes trwały przeznaczony do modelarstwa, czujników, uchwytów i innych zastosowań technicznych.
- Pręt testowy służy do kontroli materiału.
- Pręty separacyjne można połączyć w ruszt magnetyczny.
- Małe magnesy walcowe wbudowuje się w produkty i urządzenia.
- Wersja neodymowa zapewnia dużą siłę przy małej średnicy.
Magnetyczny pręt testowy i separacyjny
Przemysłowy pręt magnetyczny zawiera rdzeń magnetyczny zamknięty w cienkim płaszczu ze stali nierdzewnej. Cząstki ferromagnetyczne osadzają się na jego powierzchni.
Stosuje się go na przykład do:
- kontroli mieszanek sypkich i płynnych,
- wychwytywania żelaznych wiórów i drucików,
- ochrony młynów, kruszarek i innych urządzeń,
- sprawdzania skuteczności separacji magnetycznej,
- budowy rusztów magnetycznych.
Czym różni się pręt testowy od stałego?
Pręt testowy ma przesuwany rdzeń magnetyczny i plastikowy uchwyt. Po kontroli rdzeń przesuwa się, a zanieczyszczenia łatwo odpadają z powierzchni.
Stały pręt separacyjny ma rdzeń trwale zamknięty wewnątrz. Za pomocą gwintu montuje się go w ramie, leju zasypowym lub ruszcie magnetycznym.
Zastosowanie w przemyśle spożywczym
Nie każdy magnes walcowy automatycznie nadaje się do zakładu spożywczego. Odpowiednie muszą być cała konstrukcja, materiał płaszcza, wykończenie powierzchni i sposób czyszczenia. Wybrane pręty przemysłowe wykonuje się z polerowanej stali nierdzewnej AISI 304.
Małe neodymowe magnesy prętowe
Mały magnes prętowy to walec, którego wysokość jest równa średnicy lub większa od niej. Bieguny zazwyczaj znajdują się na okrągłych końcach.
Neodymowe magnesy prętowe stosuje się na przykład w:
- czujnikach i przełącznikach magnetycznych,
- modelach i zestawach konstrukcyjnych,
- małych uchwytach i zamknięciach,
- przyrządach pomiarowych,
- demonstracjach technicznych i szkolnych.
W niektórych specjalnych modelach namagnesowanie może przebiegać diametralnie przez powierzchnię boczną walca. Dlatego zawsze sprawdź kierunek namagnesowania w parametrach.
Neodym czy AlNiCo?
Magnes neodymowy NdFeB
- bardzo duża siła przy małej objętości,
- wysoka odporność na rozmagnesowanie,
- szeroki wybór wymiarów,
- niższa odporność termiczna zwykłych gatunków,
- konieczna ochrona przed wilgocią i korozją.
Magnes AlNiCo
- bardzo dobra stabilność termiczna,
- dobra odporność na korozję,
- przydatność do czujników i wysokich temperatur,
- niższa wydajność energetyczna niż NdFeB,
- większa wrażliwość na niekorzystne pole rozmagnesowujące.
Odporność chemiczną na kwasy lub rozpuszczalniki trzeba ocenić dla konkretnego stopu, temperatury pracy i środowiska.
Jak wybrać odpowiedni pręt magnetyczny?
- Kontrola próbki: pręt testowy z przesuwanym rdzeniem.
- Stała separacja: stały pręt z gwintem.
- Mała przestrzeń i duża siła: neodymowy magnes walcowy.
- Wyższa temperatura: specjalny NdFeB, SmCo lub AlNiCo.
- Przemysł spożywczy: konstrukcja odpowiednia pod względem higienicznym, z udokumentowanymi parametrami.
Bezpieczeństwo użytkowania
- Magnesy neodymowe mogą przytrzasnąć palce.
- Nie dopuszczaj do ich gwałtownych zderzeń.
- Przechowuj małe magnesy poza zasięgiem dzieci.
- Pręt przemysłowy czyść dopiero po zatrzymaniu linii produkcyjnej.
- Chroń płaszcz magnetyczny przed uderzeniem i przebiciem.
- Magnesów niklowanych używaj wyłącznie w suchych wnętrzach.
Polecane pręty magnetyczne
Magnetyczny pręt testowy 28 mm
Ręczny pręt przemysłowy do kontroli obecności zanieczyszczeń ferromagnetycznych w materiałach suchych i odpowiednich materiałach płynnych.
- Średnica części magnetycznej 28 mm
- Długość części magnetycznej 140 mm
- Indukcja magnetyczna 10 257 Gs
- Siła oderwania 81 N
- Masa 1,1 kg
- Neodymowy rdzeń magnetyczny
- Stal nierdzewna AISI 304
- Powierzchnia polerowana
- Odporność na temperaturę do 80 °C
- Kod produktu 52943

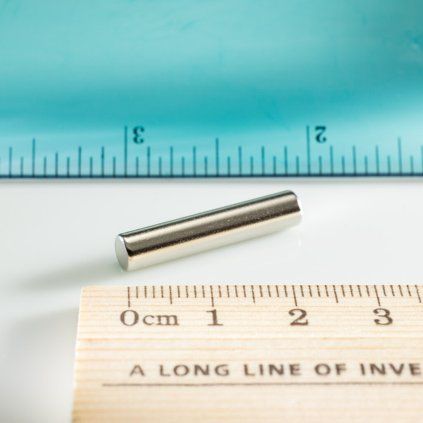

Magnes neodymowy walcowy 5 × 25 mm
Długi smukły magnes do czujników, modeli, zestawów demonstracyjnych i konstrukcji z ograniczoną średnicą.
- Średnica 5 mm
- Wysokość 25 mm
- Siła oderwania 11 N
- Siła oderwania około 1,1 kg
- Masa 3,68 g
- Klasa magnetyczna N45
- Namagnesowany równolegle do osi
- Powierzchnia niklowana
- Odporność na temperaturę do 80 °C
- Kod produktu 280030

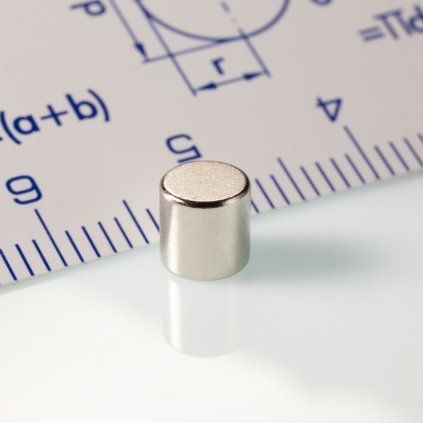

Magnes neodymowy walcowy 5 × 5 mm
Mały magnes walcowy do modelarstwa, zamknięć, czujników i innych drobnych projektów technicznych.
- Średnica 5 mm
- Wysokość 5 mm
- Siła oderwania 11,3 N
- Siła oderwania około 1,13 kg
- Masa 0,74 g
- Klasa magnetyczna N45
- Namagnesowany równolegle do osi
- Powierzchnia niklowana
- Odporność na temperaturę do 80 °C
- Kod produktu 20878
Najczęściej zadawane pytania
Czy pręt testowy to to samo co magnes prętowy?
Nie. Pręt testowy to narzędzie przemysłowe z rdzeniem magnetycznym w płaszczu ze stali nierdzewnej. Magnes prętowy to samodzielny walcowy magnes trwały.
Jak czyści się pręt testowy?
Przenosi się go nad pojemnik, a przesunięcie wewnętrznego rdzenia uwalnia zebrane zanieczyszczenia.
Czy pręt magnetyczny wychwytuje każdy metal?
Nie. Wychwytuje głównie żelazo, zwykłą stal i inne materiały ferromagnetyczne.
Czy AlNiCo jest równie silne jak neodym?
Nie. AlNiCo ma niższą wydajność energetyczną, ale zapewnia lepszą stabilność w wysokich temperaturach.
Czy każdy płaszcz ze stali nierdzewnej nadaje się do przemysłu spożywczego?
Nie zawsze. Trzeba ocenić materiał, powierzchnię, konstrukcję, łatwość czyszczenia i wymagania konkretnego zakładu.
Podsumowanie
Przemysłowe pręty testowe i separacyjne służą do wychwytywania zanieczyszczeń ferromagnetycznych. Małe magnesy prętowe natomiast wbudowuje się w modele, czujniki, uchwyty i inne urządzenia.
Magnesy neodymowe zapewniają dużą siłę przy małych wymiarach. AlNiCo jest odpowiedniejsze tam, gdzie ważna jest wysoka stabilność termiczna, a nie maksymalna wydajność.
