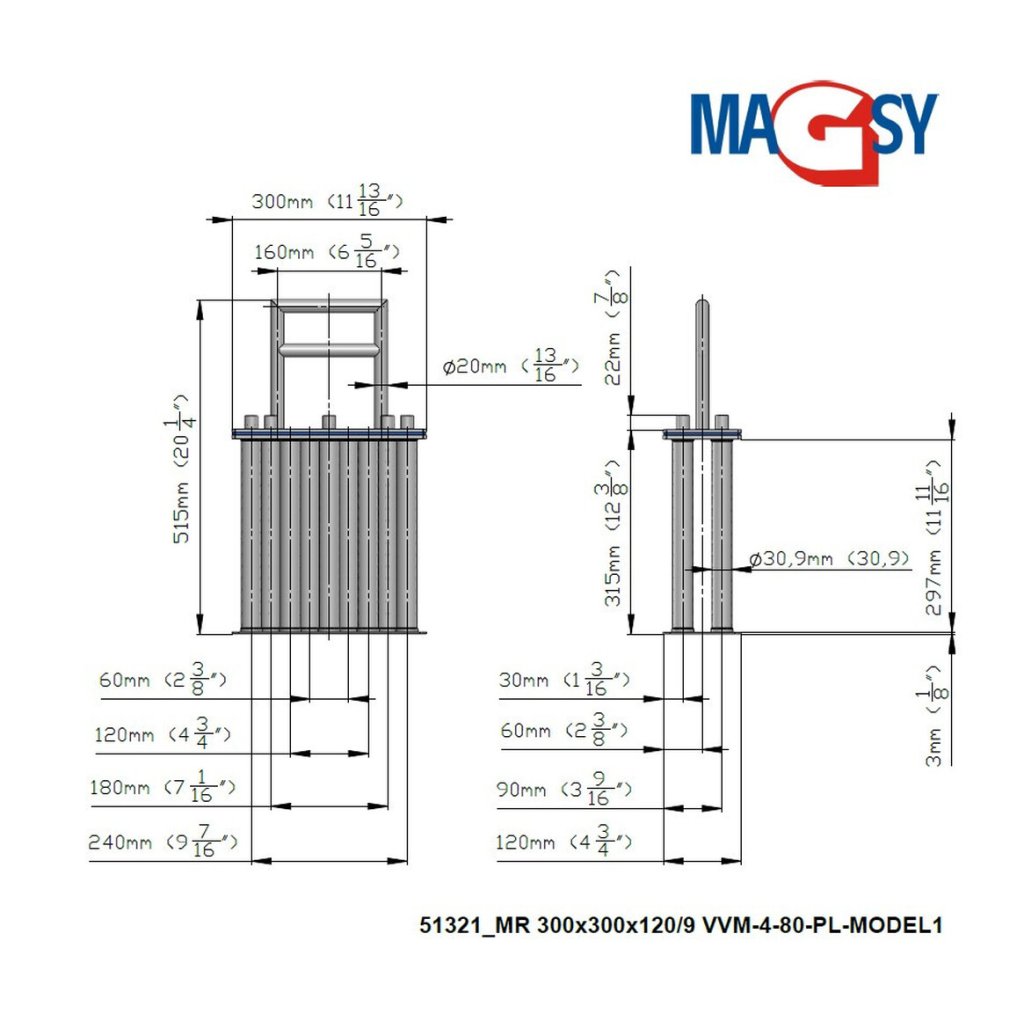

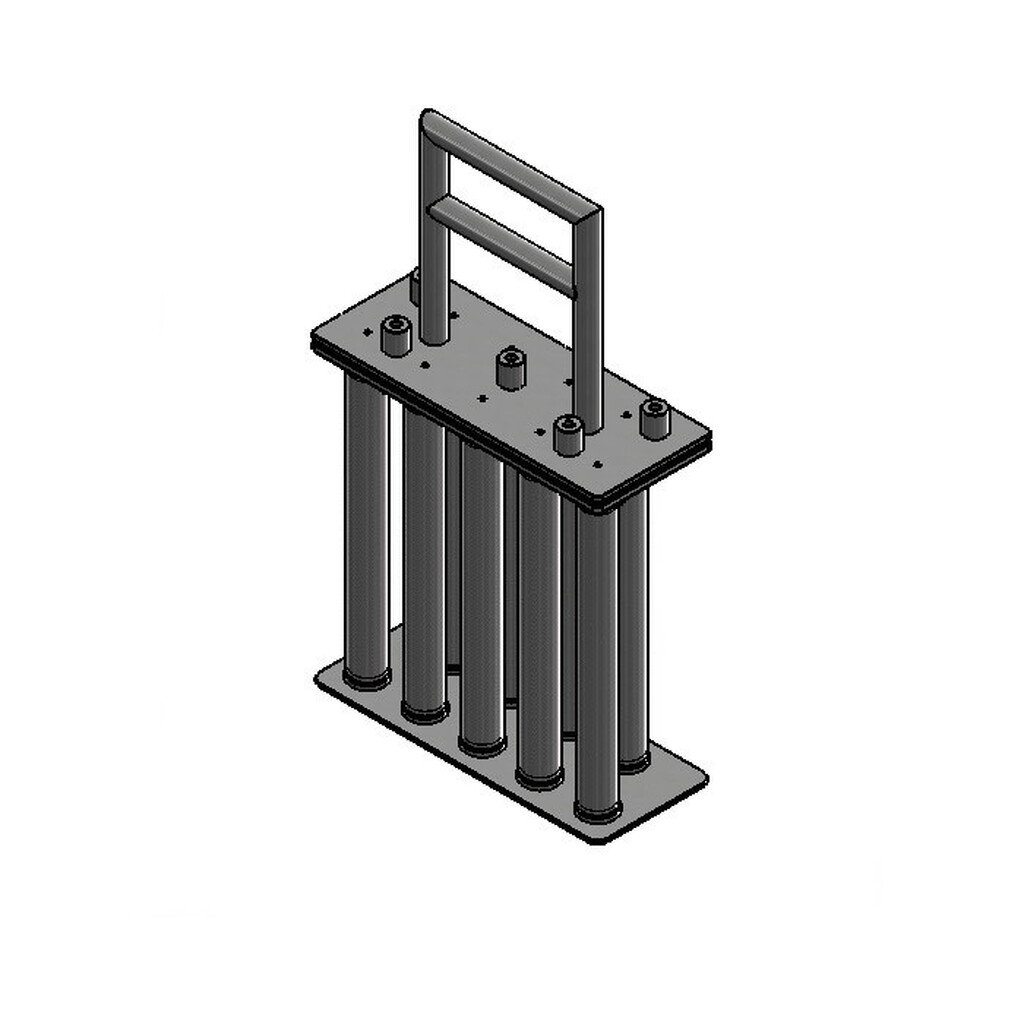

Ruszt magnetyczny MR 300x300x120/9 VVM-4-80-PL-MODEL 1

Ruszt magnetyczny, zaprojektowany wyłącznie do użytku przemysłowego, zapewnia doskonałe oczyszczenie suchych i płynnych mieszanin z zanieczyszczeń ferromagnetycznych (przez zanieczyszczenia ferromagnetyczne rozumiemy w pełni magnetyczne metale, takie jak żelazo, nikiel, kobalt i stopy zawierające żelazo, a nie paramagnetyczne, bardzo słabo magnetyczne materiały).

Aby zapewnić prawidłowe działanie, oczyszczana mieszanina (materiał przesypywany przez ruszt magnetyczny) musi być odpowiedniej jakości:

• jednorodny,
• suchy o dobrych właściwościach rozprowadzających, aby zapobiec zatykaniu się rusztu magnetycznego, patrz poniżej.
• dobrze płynny bez grudek

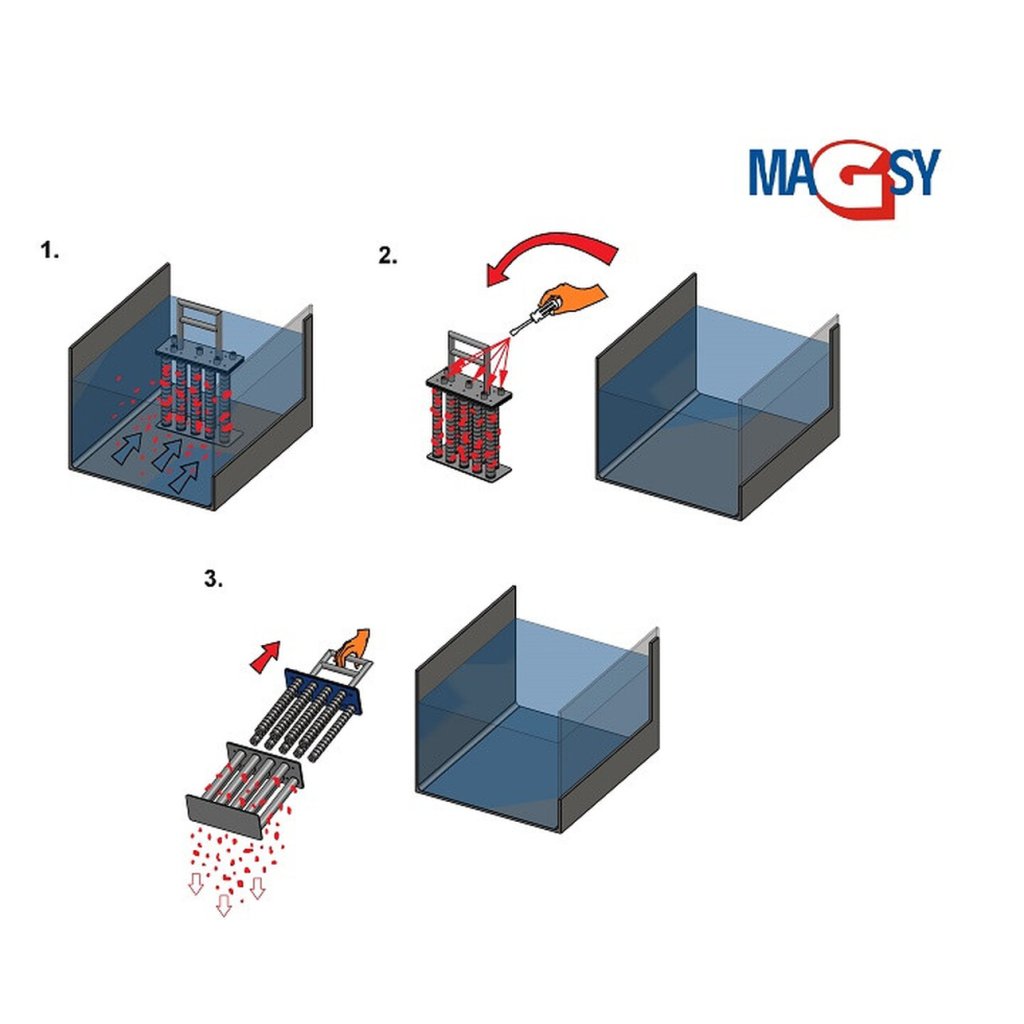

Ruszt magnetyczny nadaje się wyłącznie do użytku w trybie nieciągłym (podczas ręcznego czyszczenia rusztu magnetycznego należy zatrzymać przepływ czyszczonego materiału). W przypadku stosowania do suchych mieszanek luzem jest on instalowany tylko w rurach pionowych (jeśli instalacja pionowa nie jest możliwa, nie należy używać tego produktu i należy skontaktować się z nami w celu znalezienia innego rusztu magnetycznego (separatora magnetycznego) lub potwierdzenia jego przydatność do użytku). W przypadku instalacji na mieszaninach cieczy np. w przemyśle spożywczym i chemicznym, w rolnictwie, w przemyśle przetwarzania odpadów w dziedzinie produkcji materiałów budowlanych, patrz lista odpowiednich materiałów poniżej, kratkę można dowolnie umieścić w strumieniu materiału.

Ruszty magnetyczne są stosowane jako etap wstępny w celu ochrony technologii, aby metalowe zanieczyszczenia ferromagnetyczne nie dostały się do urządzeń, które mogłyby zostać uszkodzone, takich jak ostrza młynka, kruszarki, dysze linii regranulacji i granulacji, dysze do formowania wtryskowego, ławy do wytłaczania, ławy do prasowania, sprzęt do złomowania, drobne sita, ławy do prasowania ceramiki, prasy do szkła itp. Może być również stosowany do oczyszczania mieszaniny do najwyższej możliwej czystości, gdy ruszt jest umieszczany na końcu procesu produkcyjnego tuż przed pakowaniem i wysyłką, tak aby nie było już zanieczyszczenia metalicznym materiałem ferromagnetycznym podczas kolejnych operacji w zakładzie produkcyjnym. W takim przypadku przewiduje się, że materiał, który zostanie oczyszczony, jest natychmiast zamknięty w pojemnikach lub w innych zamykanym szczelnym opakowaniu. Sprytnie zaprojektowany obwód magnetyczny i labiryntowy przesyp z prętów stalowych owocują wysoką skutecznością separacji zanieczyszczeń ferromagnetycznych (zapoznaj się ze szczegółami poniższego opisu, do jakich zanieczyszczeń ferromagnetycznych jest ten ruszt zalecany).

Wielkość ziarna (frakcja, rozmiar) materiału do separowania może wynosić maksymalnie 3 mm (3x3x3 mm) średnicy, regularny kształt, materiał musi być dobrze sypki, suchy, niekleisty i wolny od grudek, aby uniknąć zatykania (blokowania) rusztu magnetycznego materiałem. Termin "dobrze sypki materiał" użyty w tym opisie, oznacza materiał, który nie ma właściwości zbrylania się w jednolite jednostki, podczas spontanicznego przepływu, a tym samym uniemożliwiania swobodny przepływ przez ruszt magnetyczny. Przykładami takich materiałów (które nie przepływają dobrze) mogą być mokre, oleiste materiały, ale także materiały, które są suche na pierwszy rzut oka, pozornie wydające się dobrze przesypywać, ale ich naturalną właściwością jest to, że nie przesypują się dobrze. Przykładem może być gładka, bardzo drobno zmielona mąka lub różne bardzo drobno zmielone skrobie. Materiały, które zalecamy i które, zgodnie z naszą profesjonalną opinią i doświadczeniem, nadają się do przepuszczenia przez ten ruszt magnetyczny, są wymienione poniżej (należy zwrócić uwagę na maksymalny dopuszczalny rozmiar frakcji/ziarna wymieniony powyżej). W przypadku, gdy materiał, z którego należy oddzielić zanieczyszczenia ferromagnetyczne (materiał do oczyszczenia), nie znajduje się na poniższej liście, nie należy używać tego produktu i skontaktować się z nami w celu uzyskania dalszych wyjaśnień i ewentualnego zalecenia innego separatora magnetycznego / rusztu lub uzgodnienia, że ten typ nadaje się również do separacji magnetycznej z materiału.

Lista odpowiednich materiałów do separacji magnetycznej przy użyciu rusztu magnetycznego:

- cukier kryształ

- cukier puder (uważaj na nadmierną ilość, zalecamy rozprowadzanie go wolniej i bardziej równomiernie na całej powierzchni rusztu magnetycznego).

- zboża, różne rodzaje

- soczewki (w przypadku częstego używania dużych ilości soczewek istnieje ryzyko przetarcia, należy zwrócić uwagę, na możliwość szybszego zużyciu rurek osłonowych)

- rozdrobnione ziarna kakao

- Zgniecione butelki PET (uważaj na przepełnienie, zalecamy wolniejsze i bardziej równomierne rozprowadzanie na całej powierzchni rusztu, odpowiednie raczej dla mniejszych ilości)

- regranulat gumy

- zmielona guma

- nasiona chili

- pasze dla zwierząt, o dobrej sypkości, podobne w charakterze do mąki o grubszej frakcji, ale maks. wielkość ziarna 3 mm (nie mogą być ścierne)

- mąka kokosowa

- kakao

- mąka (należy uważać, aby nadmiernie nie zasypać rusztu surowcem, zalecamy rozprowadzanie go wolniej i równomierniej na całej powierzchni rusztu)

- mak (tylko nasiona maku, nie cały mak i nie mak mielony)

- zmielona kukurydza

- mączka mięsno-kostna

- matcha w proszku

- budyń (ryzyko zbrylania i zatkania materiałem, rozprowadzać powoli i równomiernie na cały ruszt magnetyczny)

- granulat i regranulat tworzyw sztucznych

- pomielony plastik

- popiół (nie gorący, ale schłodzony do temperatury roboczej rusztu magnetycznego)

- nieścierne mieszanki spożywcze luzem

- mleko w proszku

- suszona czekolada

- wiórki kokosowe

- suszone zioła

- suszone przyprawy (drobno zmielone lub bardzo drobno pokruszone)

- suszone zupy instant

- serwatka w proszku (uważaj, aby nie przepełnić materiału, zalecamy rozprowadzanie go wolniej i równomierniej na całej powierzchni rusztu)

- nasiona sezamu

- emalia lub włókno szklane (należy zwrócić uwagę na zwiększone ścieranie i zwiększone ryzyko penetracji rur osłonowych)

- Sól (należy pamiętać o możliwym skróceniu żywotności ze względu na zastosowany materiał, w zależności od częstotliwości użytkowania)

- skrobia luzem, np. skrobia kukurydziana

- materiały budowlane (dobrze płynące i nieścierne)

- kulki tapioki

- wszelkie płyny z grupy 2 (płyny bezpieczne) zgodnie z art. 2 ust. 7 i 8 rozporządzenia (ES) nr 1272/2008

Ponownie podkreślamy, że materiały muszą być suche, dobrze ksypkie (nie mogą mieć właściwości zbrylających), nieścierne, o maksymalnej regularnej granulacji do średnicy 3 mm (3x3x3 mm). W przypadku substancji ciekłej musi ona być idealnie jednorodna. Przepuszczalność różni się w zależności od materiału, z którego należy oddzielić zanieczyszczenia ferromagnetyczne. Nie można jej jednoznacznie określić, różni się dla każdego rodzaju materiału. W przypadku braku pewności co do wydajności rusztu, nie należy używać tego rusztu magnetycznego i należy skontaktować się z naszym działem handlowo-technicznym, aby polecić inny typ separatora magnetycznego lub zatwierdzić użycie tego typu.

Należy pamiętać, że grubość ścianki rury osłonowej jest bardzo mała ze względu na wysoką indukcję magnetyczną (siłę magnetyczną) i siłę oderywającą na jej powierzchni. W związku z tym należy również wziąć pod uwagę wysokość, z której materiał będzie sypany na ruszt magnetyczny (wysokość uderzenia). Wysokość, z której materiał jest sypany na ruszt magnetyczny, nie może przekraczać 1 m. Jest to jednak kwestia indywidualna dla każdego rodzaju materiału. Nie jest możliwe dokładne określenie, z jakiej wysokości materiał ma być zasypywany. W przypadku zasypu z dużej wysokości, rury osłonowe mogą zostać zgięte lub przebite, a cały produkt uszkodzony. Jeśli wysokość, z której materiał ma być zasypany na ruszcie magnetycznym jest większa niż 1 m, nie należy używać tego produktu i należy skontaktować się z naszym działem handlowo-technicznym, aby polecić inny typ separatora magnetycznego / rusztu lub zatwierdzić użycie tego typu.

Ten ruszt magnetyczny wychwytuje (oddziela) metalowe cząstki magnetyczne o wielkości od 1 µm (ferromagnetyczny, niemierzalny, magnetyczny pył) do rozmiaru 3 mm (3x3x3 mm), który jest maksymalną frakcją (rozmiarem) materiału, który może spaść na ruszt magnetyczny i który może zostać przepuszczony przez ruszt magnetyczny. W rzadkich przypadkach ruszt magnetyczny może również wychwytywać większe metalowe przedmioty o rozmiarze do 5 mm (5x5x5 mm). Zakłada się jednak, że zanieczyszczenia te będą występować losowo do maksymalnie 1% całkowitej godzinowej wydajności przesiewanego materiału (zakłada się, że ruszt magnetyczny jest regularnie czyszczony z zanieczyszczeń ferromagnetycznych, co nie oznacza, że cały 1% większych zanieczyszczeń ferromagnetycznych może pozostać na ruszcie magnetycznym przez cały czas trwania godzinowej wydajności przesiewanego materiału). Zawartość tych większych zanieczyszczeń ferromagnetycznych nie może być wyższa. Jeśli zawartość tych większych zanieczyszczeń ferromagnetycznych w materiale jest wyższa, nie należy używać tego rusztu magnetycznego i skontaktować się z naszym działem handlowo-technicznym w celu uzyskania fachowej porady.

Na ruszt magnetyczny nie mogą wpadać przedmioty większe niż określone przez nas (maks. średnica 3 mm, 3x3x3 mm), z wyjątkiem zanieczyszczeń ferromagnetycznych, które opisujemy powyżej w losowych ilościach. W przypadku obawy o obecność większych zanieczyszczeń ferromagnetycznych lub innych, konieczne jest wstępne ustawienie sita o rozmiarze oczek maks. 3 mm, tak aby te większe, niepożądane obiekty zostały już złapane przed dostaniem się na ruszt magnetyczny (po zainstalowaniu sita należy rozważyć zmniejszenie obciążenia pojemnościowego, przepuszczalności rusztu magnetycznego). Sito nie jest zawarte w zakres dostawy rusztu magnetycznego. Należy również pamiętać, że materiał może zawierać dużą ilość drobnych zanieczyszczeń metalicznych (bardzo drobny metaliczny pył magnetyczny o wielkości poniżej 1 µm), które mogą pokryć rury magnetyczne i sprawić, że  przejście ruszt magnetyczny stanie się bezużyteczny (drobne cząstki magnetyczne gromadzą się w materiale i przytłaczają cały system). Jednocześnie siła magnetyczna / wydajność rusztu magnetycznego jest znacznie zmniejszona. W przypadku, gdy rury magnetyczne natychmiast po rozpoczęciu przechodzenia materiału przez ruszt magnetyczny zostaną pokryte i "ukryją się" całkowicie w żelaznym pyle, nie jest to wada rusztu magnetycznego, ale należy wzmocnić separację magnetyczną za pomocą innego separatora magnetycznego / rusztu lub częściej czyścić ruszt magnetyczny, ponieważ materiał prawdopodobnie zawiera bardzo dużą ilość cząstek ferromagnetycznych.

Jeśli nie jesteś w stanie zapewnić:

- braku cząstek w materiale o średnicy większej niż 3 mm (3x3x3 mm)

- mniej niż 1% większych cząstek ferromagnetycznych (do 5 mm) w ciągu godziny

- minimalna ilość metalicznego drobnego pyłu w materiale

- maksymalna jednorodność płynnego materiału

Nie używaj tego rusztu magnetycznego i skontaktuj się z naszym działem handlowo-technicznym, aby polecić inny typ separatora magnetycznego lub uzgodnić użycie tego typu.
