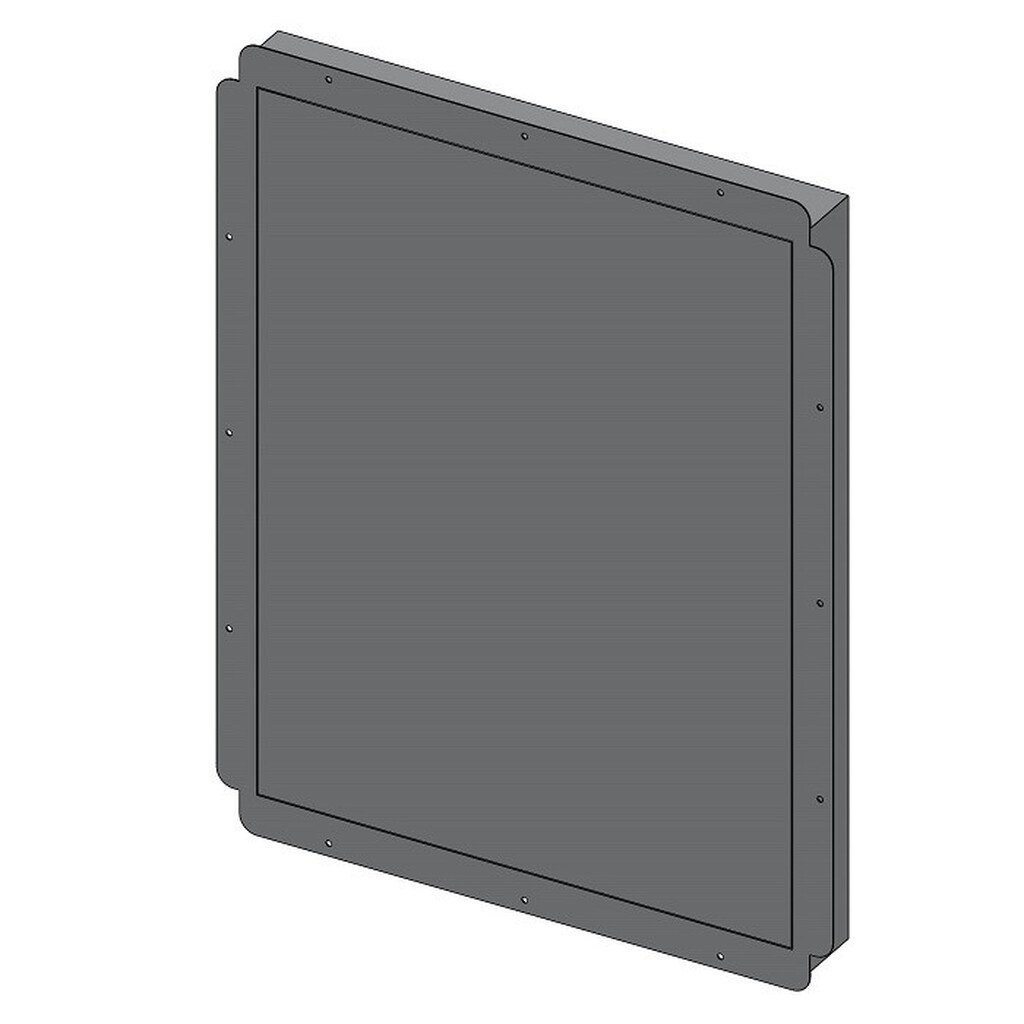

Drzwiczki magnetyczne UP 500x660 mm

Drzwiczki kontrolne pod płytkami – procedura montažu

Karta danych technicznych

Dostawca:

MAGSY, s.r.o.
Holešovská 457
763 16 Fryšták
[email protected]
IČO [Nr id. odpow. REGON]: 26230224

Drzwiczki rewizyjne pod płytki ceramiczne RD-AL/S

Podstawowy skład materiałowy

Ramka i zawias - stop aluminium - EN AW 6060 T66, Tolerancja EN 755-9
Płyta drzwiowa - budowlana płyta gipsowo-kartonowa impregnowana (Knauf GREEN 12,5)
Magnesy - magnes ferrytowy anizotropowy (z regulacją wysokości)

Parametry techniczne

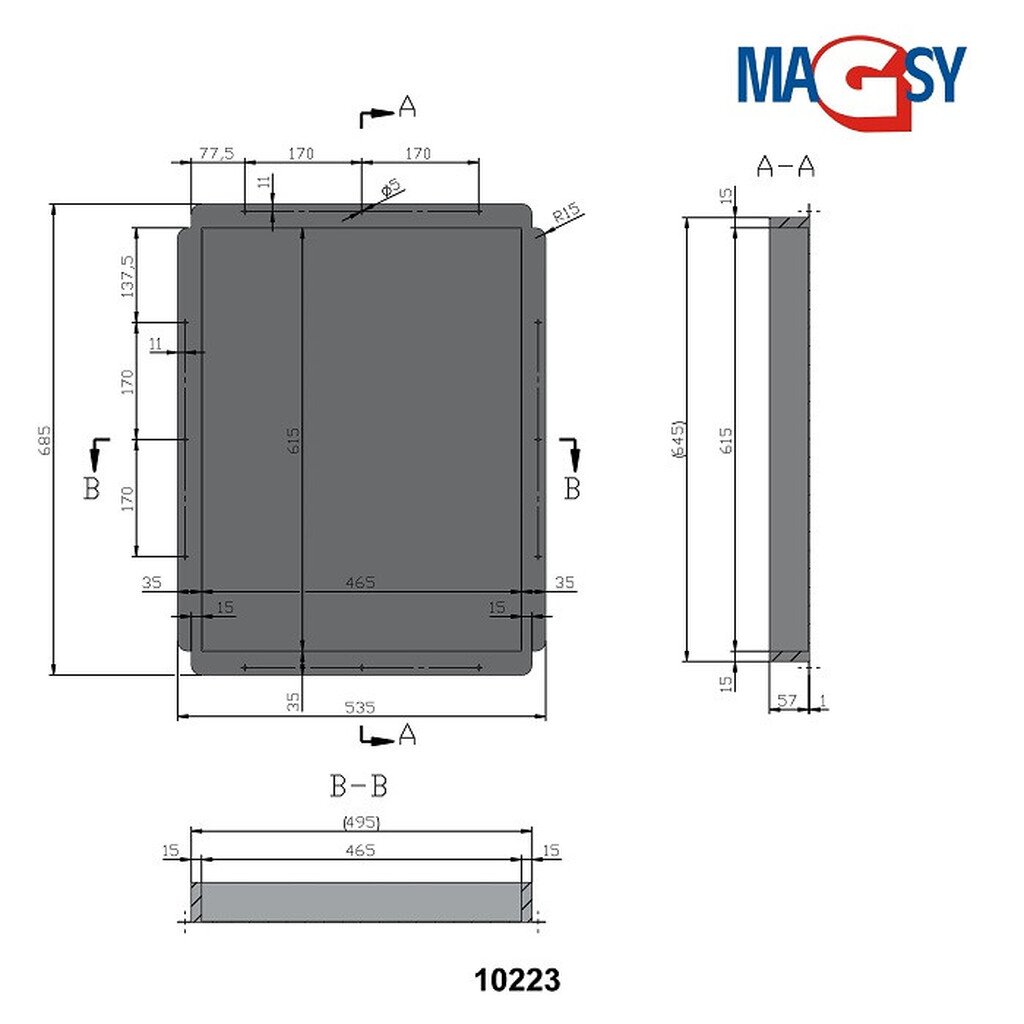

Zakres wymiarowy w mm - 400x600, 400x750, 400x800, 500x660, 500x800, 500x900, 500x990, 600x600, 600x750, 600x800, 600x900.

Na życzenie klienta możemy wykonać drzwiczki w innych wymiarach.
Przeznaczone również do większych otworów rewizyjnych - do powierzchni 6000 cm²

Zastosowanie produktu

Drzwiczki rewizyjne pod płytki służą do zasłonięcia otworów rewizyjnych w ścianach, które następnie wykańczane będą płytkami ceramicznymi. Montuje się je w miejscach, w których konieczny jest dostęp do rewizji lub instalacji. Przeznaczone są do zabudowy w systemach płyt gipsowo-kartonowych lub w ścianach murowanych (system YTONG itp.). Rama zewnętrzna mocowana jest w otworze budowlanym za pomocą odpowiednich elementów łączących, a otwierana płyta gipsowo-kartonowa, mocowana na zawiasach ze stopu Al, umożliwia dostęp do instalacji znajdującej się za konstrukcjami budowlanymi. Po zamontowaniu drzwiczki wykładane są płytkami ceramicznymi.

Magnetyczne drzwiczki rewizyjne nie są przeznaczone do oddzielania kanałów przeciwpożarowych ani dróg ewakuacyjnych.

DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH nr E01b

Drzwiczki rewizyjne pod płytki ceramiczne RD-AL/S

(1) Identyfikacyjny kod produktu: grupa produktów E01b

(2) Oznaczenie katalogowe: E01b DRZWICZKI REWIZYJNE RD-AL / S

(3) Zastosowanie produktu: Drzwiczki rewizyjne pod płytki ceramiczne służą jako środek do montażu drzwiczek otworu rewizyjnego w ścianach, które następnie wykańczane będą płytkami ceramicznymi.

(4) Dostawca: MAGSY, s.r.o., Holešovská 457, 763 16 Fryšták

Oświadczenie:

Oświadczamy, że powyższy produkt nie podlega żadnej normie zharmonizowanej - produkt nie podlega CPR (Construction product regulation).

Oświadczamy, że właściwości użytkowe produktu spełniają wymagania w zakresie bezpieczeństwa i jakości. Spełniają wymagania wynikające z Ustawy nr 102/2001 Dz. U. Rep. Czeskiej, z dnia 22 lutego 2001 roku, w sprawie ogólnego bezpieczeństwa produktów oraz zmiany niektórych ustaw z późniejszymi zmianami (Ustawa o ogólnym bezpieczeństwie produktów).

(9) Deklarowane właściwości użytkowe:

CERTYFIKAT - numer: J-32-20545-13, Protokół końcowy.32-9477

Podstawowa charakterystyka oraz parametry techniczne podane są w karcie danych technicznych.

Jednostka akredytowana uczestnicząca w przygotowaniu deklaracji właściwości użytkowych:
STROJÍRENSKÝ ZKUŠEBNÍ ÚSTAV, s. p.
Oddział Jablonec nad Nisou
Tovární 5, 466 21 Jablonec nad Nisou

Karta danych technicznych stanowi integralną część deklaracji właściwości użytkowych.
Niniejsza deklaracja właściwości użytkowych wydana zostaje na wyłączną odpowiedzialność dostawcy wskazanego w punkcie (4).
